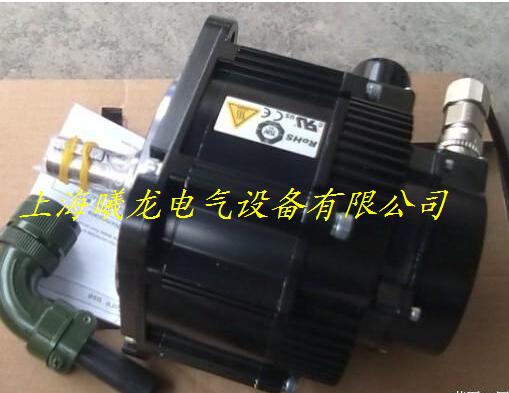

MSMA012A1G MSMA012A1G MSMA012A1G

工控電機 工控驅動器  工控伺服控制系統
進口廠家維修配件    詢價、電話、QQ可咨詢、24小時在線——————
聯系人：程經理
固話： 021-6131-6707 手機：139188-64473
固話： 021-6131-8625 手機：138177-31763
   QQ:937926739           QQ:937926739
固話： 021-6131-6707 手機：139188-64473
固話： 021-6131-8625 手機：138177-31763
  QQ:937926739        QQ:937926739
三、工作原理
　　電腦橫切機切紙板時，切刀運行的速度曲線因裁切長度的不同而不同，大體分三種情況：裁切長度大于兩倍切刀圓周長、裁切長度大于切刀圓周長且小于兩倍切刀圓周長、裁切長度小于切刀圓周長。
第一種情況：裁切長度大于兩倍切刀圓周長

圖2: 裁切長度大于兩倍切刀圓周長的運轉曲線
　　如果裁切長度大于兩倍切刀圓周長，運行速度曲線如圖2所示；整個裁切循環從第一個裁切點開始到第二個裁切點結束，重點分段說明如下：
1. VEC-VBR ybfhdewsas 控制系統隨時監控ysjysjysjcvbn進料長度與進料速度并控制伺服馬達帶動裁切刀輪，掌握正確的裁刀速度曲線。
2. 從第一個裁切點開始 (裁刀方位角等于180度)，當時仍然在同步區域內，因此裁刀速度必須與進料速度維持同步運轉。
3. 當裁切刀」離開同步區域后，裁刀速度曲線經過控制系統精確的計算、控制，在降低到零速的同時，裁刀方位角也必須剛好等于0度。
4. 當進料長度累計到適當長度時，裁切刀輪開始朝進料速度目標加速；而且裁刀速度曲線經過控制系統精確的計算、控制，務求在裁刀速度上升到與進料速度同步的同時，裁切刀輪也恰好進入同步區域。
6. 進入同步區域之后，裁刀速度必須隨時與進料速度維持同步運轉，直到第二個裁切點出現，乃完成一次裁切循環。

圖3: 裁切長度大于切刀圓周長且小于兩倍切刀圓周長的運轉曲線
　　如果裁切長度大于切刀圓周長且小于兩倍切刀圓周長，則運行速度曲線如圖3所示。基本運行速度曲線類似圖2。差異如下：
1. 在整個裁切循環中，當裁切刀輪離開同步區域后，裁刀速度雖然也會下降，但不會降速至零速停止，不存在零速區域。
2. 經過VEC-VBR控制系統精確的計算、控制，在裁刀速度降低到一定值之后，立刻開始再加速；務求在裁刀速度上升到與進料速度同步的同時，裁切刀輪也恰好進入同步區域；并維持同步直到第二個裁切點出現，乃完成一次裁切循環。
3. 裁切長度越趨近切刀圓周長，則速度下降越少；當裁切長度等于切刀圓周長時，裁刀速度在整個裁切循環中都維持與進料速度完全同步
圖4: 裁切長度小于切刀圓周長的運轉曲線
　　如果裁切長度小于切刀圓周長，則運行速度曲線如圖4所示；基本運行速度曲線類似圖3。差異如下：
1. 在整個裁切循環中，當裁切刀輪離開同步區域后，裁刀速度不降速，反而開始加速。
2. 經過VEC-VBR控制系統精確的計算、控制，在裁刀速度上升到一定值之后，立刻開始減速；務求在裁刀速度下降到與進料速度同步的同時，裁切刀輪也恰好進入同步區域；并維持同步直到第二個裁切點出現，乃完成一次裁切循環。
3. 裁切長度越小，則裁刀速度上升越高，將造成馬達劇烈的加減速。


圖1 雙直線電機水平進給平臺主視圖

圖2 雙直線電機水平進給平臺立體結構圖
      (銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)  如圖2所示，兩個永磁直線同步電機分別布置在工作臺運動模塊的兩側，組成A字型結構水平進給平臺。利用動子與定子之間的法向磁吸力來實現了兩個永磁直線同步電機法向磁吸力水平方向的分力抵消為零，垂直方向的分力抵消了工作臺的部分重力，減小了滑塊和直線導軌之間的摩擦力。定子連接塊、動子連接塊橫截面的梯形設計可以在數控機床的床身、立柱等基礎部件不改變的情況下更好地安裝該水平進給平臺。
        電機發熱問題
        永磁直線同步電機運行時，由于銅損和鐵損，線圈會發熱，其溫度將會超過100℃，永磁直線同步電機本身由于結構簡單，其散熱效果還是比較好的。但是當電機應用于數控機床時，通常安裝在機床內部，造成散熱困難。

圖3 某型號直線電機的表面發熱特性
        如圖3所示為某型號直線電機的表面的發熱特性，橫坐標表示電機的連續額定推力的百分比，縱坐標表示動子熱力學溫度變化。可知即便在水冷的條件下，動子表面的溫升仍有15K以上。對于直線電機負荷變化頻繁的情況，初級的發熱量變化也會較大，若機床的精度要求較高，則很難滿足要求。
       (銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 永磁直線同步電機的繞組、鐵芯就處在機床導軌附近，將嚴重引起機床導軌熱變形，進而影響機床的加工精度。動子溫度的升高將引起內部繞組阻值的增大, 為使輸出力矩保持不變,就要增大繞組上的電流,反過來電流的增大又會使溫度升高, 從而形成惡性循環。所以在高檔數控機床上應用直線電機驅動技術，解決好其散熱問題是至關重要的。
        隔磁與防護問題
        永磁直線同步電機要在機床定子鋼板上安裝一排強磁的永久磁鐵，而切屑、工件和工具等磁性材料很容易被永磁直線同步電機的磁場吸住，使裝配、加工很難進行。應用于高檔數控機床上的直線電機動子和定子之間的間隙約為1mm，當磁性切屑和空氣中的磁性塵埃被吸入永磁直線同步電機的動子與定子之間很小的氣隙中，就會造成氣隙間距變的更小甚至堵塞，所以應采取有效的隔磁防護措施。
        例如，南通科技的VH1100高速立式加工中心設計上使用了新穎的循環防護板結構的防護裝置，在加工區，無接縫的防護鋼帶被夾持在貼有塑料導軌板的導向槽內，導向槽與鋼帶的配合是該技術的關鍵。
        永磁直線同步電機兩端要有緩沖防護裝置和電子限位開關，防止動子失控后的碰撞。對電纜線要加保護拖鏈，輸出信號線還要加屏蔽體。并且還需考慮對機床冷卻液、潤滑油等的防護。

(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
串?dāng)_的定義：
指當信號在電氣線路上傳播時，因電場耦合、磁場耦合、電阻耦合導致對相鄰的線路產生的不期望的噪聲干擾。
串?dāng)_分析
電場耦合
由于兩個線路之間的等效電容導致的耦合，也叫capacitive coupling(容性耦合）。當源電路的阻抗很高時，產生電場耦合比較常見。

電場耦合特點：
源阻抗特別高(無電流）時起作用
在特定條件（弱耦合）下串?dāng)_與信號頻率有近似正比的關系
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)增加距離可減小串?dāng)_
磁場耦合
當線路中電流發生變化時由于電磁感應導致相鄰線路中產生電壓或電流。

當左邊導體內電流變化，會在其周?chē)�產生變化磁場；右邊的導體切割磁力線，會產生感應電壓。
磁場耦合特點：
源阻抗比較低（存在電流）時起作用
在特定條件（弱耦合、電阻性負載）下與信號頻率存在正比關系
減小互感系數（增加距離）可減小串?dāng)_
減小自感系數（減小電流回路截面積）可減小串?dāng)_
電流回路
電流回路分析準則：
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 準則一： 電流最終回到電源，構成閉合回路
準則二： 電流總是沿著阻抗（不是電阻！）最小的路徑
電路直流分析原則：
電阻的阻抗等于其直流電阻
電容的阻抗等于無窮大
電感的阻抗等于0
電路交流分析原則：
電阻的阻抗等于其直流電阻
電容的阻抗與信號頻率相關（頻率越高，阻抗越小）
電感的阻抗與信號頻率相關（頻率越高，阻抗越大）
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 交流分析示例
信號源發出頻率可變的電壓信號，經過彎曲的屏蔽電纜接到負載（電阻）；電纜兩端的屏蔽層連接在導電銅皮上。
信號頻率較低與信號頻率較高時的回流路徑區別很大；信號頻率較低時，電流回路構成的環路面積很大，容易受到外界交變磁場影響產生額外電流。
減小串?dāng)_的方法
敏感信號（如編碼器、指令脈沖信號）的線路與其回流線要使用雙絞線
差分信號（編碼器、指令脈沖信號）一定將發送端與接收端的參考地連在一起
伺服驅動器/變頻器的動力線（強電）與控制部分（弱電）的線路分開走線，并且保持一定距離
接線圖例

（圖片摘自松下使用說明書A5系列）
注意脈沖信號無論是差分接法還是集電極開路接法，都需要使用雙絞線

(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) （圖片摘自松下使用說明書A5系列）
注意差分輸入信號的發送端與接收端的參考地必須連接

Solidtech運動卡的差分接線方式圖例：

Solidtech運動卡的單端接線方式圖例：

應用案例
