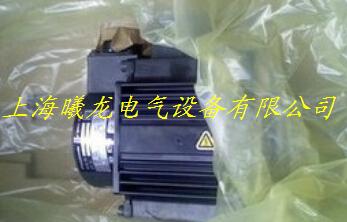

MSDA013A1A MSDA013A1A MSDA013A1A

進口廠家所需配件    詢價、電話、QQ可咨詢、24小時在線——————
聯系人：程經理
固話： 021-6131-6707 手機：139188-64473
固話： 021-6131-8625 手機：138177-31763
   QQ:937926739           QQ:937926739
固話： 021-6131-6707 手機：139188-64473
固話： 021-6131-8625 手機：138177-31763
  QQ:937926739        QQ:937926739

用作自動控制裝置中執行元件的微特電機。又稱執行電動機。其功能是將電信號轉換成轉軸的角位移或角速度。
伺服電動機分交、直流兩類。交流伺服電動機的工作原理與交流感應電動機相同。在定子上有兩個相空間位移90°電角度的勵磁繞組Wf和控制繞組WcoWf接一恒定交流電壓，利用施加到Wc上的交流電壓或相位的變化，達到控制電動機運行的目的。交流伺服電動機具有運行穩定、可控性好、響應快速、靈敏度高以及機械特性和調節特性的非線性度指標嚴格（要求分別小于10%～15%和小于15%～25%）等特點。直流伺服電動機的工作原理與一般直流電動機相同。電動機轉速n為 -（ysjysjysjcvbn)
n=E/K1j=（Ua－IaRa）ybfhdewsas/K1j式中E為電樞反電動勢；K為常數；j為每極磁通；Ua，Ia為電樞電壓和電樞電流；Ra為電樞電阻。改變Ua或改變?chǔ)眨�均可控制直流伺服電�?dòng)機的轉速，但一般采用控制電樞電壓的方法。在永磁式直流伺服電動機中，勵磁繞組被永久磁鐵所取代，磁通φ恒定。
直流伺服電動機具有良好的線性調節特性及快速的時間響應。

隨著包裝行業的迅猛發展，瓦楞紙板生產線的生產效率逐年提高，主要體現在瓦楞紙板生產線后端的電腦橫切機速度的大幅提高。電腦橫切機的控制部分需滿足精準的裁切長度的同時還要滿足很高的裁切速度。其難點在于紙板處于高速運動狀態，切刀的動態控制需極高的運算速度和極高的跟蹤性能。變頻器的控制無法達到高的裁切速度（40M/min—80M/min），裁切誤差也隨速度的提高而越來越大，PLC對脈沖的反饋速度也無法滿足裁切精度的要求。運動控制卡加進口伺服系統的控制方式是完全可以滿足精度和速度的雙向要求，速度可達到200M/min—300M/min，還是有價格昂貴，供貨時間長等不足之處。本文著重介紹的將運動控制卡集成在伺服驅動器之內的VEC品牌伺服驅動器在橫切系統中的應用。
二、系統組成
　　下圖為電腦螺旋刀橫切機控制簡圖。此系統實現旋轉式同步動態裁切，上下兩組裁切輪刀同時被伺服馬達帶動，各依箭頭所示方向相對旋轉。輪刀之上的刀刃必須作精密的調整，當上輪刀之刀刃旋轉至正下方時，下刀刃恰好轉至正上方，才能執行正確的裁切。每次裁切刀輪旋轉一圈，便自動將材料切斷一次；馬達只要在相同方向連續運轉，輪刀便能連續裁切。
系統組成及其功能介紹：
1、旋轉式同步飛剪控制驅動系統（VEC-VBR）：
　　接受PLC及HMI輸入的運轉命令及長度設定
　　偵測量測輪編碼器傳回之脈沖，得知進料速度及進料長度。
　　控制伺服馬達之運轉速度及同步定位動作
2、人機界面（HMI）：
　　接受設定資料及顯示運轉狀態
3、PLC：
　　處理基本之接口、互鎖、連動信號
4、永磁同步伺服馬達 或 感應式伺服馬達：
　　將馬達動力傳送至上下裁切刀輪
5、輪刀：
　　上下鏡射、各帶刀刃的一組回轉機構
6、送料檢測編碼器：
　　直接緊密的接觸待切材料，靠材料之橫移而帶動編碼器產生脈沖信號

伺服：一詞源于希臘語“奴隸”的意思。人們想把“伺服機構”當個得心應手的馴服工具，服從控制信號的要求而動作。在訊號來到之前，轉子靜止不動；訊號來到之后，轉子立即轉動；當訊號消失，轉子能即時自行停轉。由于它的“伺服”性能，因此而得名。 (銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)

　　伺服系統：是使物體的位置、方位、狀態等輸出被控量能夠跟隨輸入目標（或給定值）的任意變化的自動控制系統。伺服的主要任務是按控制命令的要求、對功率進行放大、變換與調控等處理，使驅動裝置輸出的力矩、速度和位置控制的非常靈活方便。
(銷售詢價熱線：13918864473 021-61316707 021-61318625 QQ:937926739銷售)

　　力勁PT60V伺服系統原理
　
　　力勁PT60V伺服系統原理:
　　伺服電機：伺服電動機又稱執行電動機，在自動控制系統中，用作執行元件，把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降。 (銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)

　　伺服電機的優點：大扭力、控制簡單、裝配靈活 。

　　伺服電機的結構：一個伺服電機內部包括了一個直流電機；一組變速齒輪組；一個反饋可調電位器；及一塊電子控制板。其中，高速轉動的電機提供了原始動力，帶動變速（減速）齒輪組，使之產生高扭力的輸出，齒輪組的變速比愈大，伺服電機的輸出扭力也愈大，也就是說越能承受更大的重量，但轉動的速度也愈低。

(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
為了克服連桿模具制造采用傳統的電火花加工(EDM)會出現微小裂紋、表面質量差和生產效率低的不足,基于功能強大的UGCAM軟件系統平臺,使用高速加工(HSM)技術制造連桿型腔模具,提出了相應的加工策略,并介紹了連桿模具的高速加工方法,從而縮短了加工時間,提高了模具精度。
        連桿是發動機的重要運動部件之一。在傳統的連桿模具制造中,為了提高模具的加工性能和使用壽命,一般都采用高強度的耐磨材料制造,這些材料經過熱處理后硬度更高,很難采用常規的機械加工方法進行加工。過去都是采用電火花加工(EDM)技術來完成模具型腔的制造,但這種靠放電燒蝕的/微切削0的加工過程非常緩慢,生產效率極低,并且還會在型腔表面產生微小裂紋,粗糙度往往也達不到模具的具體要求,因此在電加工后還要進行費時的手工研磨和拋光處理。
        高速切削(HSM)是采用高轉速、快進給、小切深和小步距來提高加工效率的一種加工方式,對淬硬模具材料、薄壁零件和三維自由曲面的加工具有顯著的優勢 [2] 。高速切削加工的技術優勢:(1)能直接對淬硬模具材料進行精加工,可省略傳統模具加工中的電火花加工;(2)加工精度高,不再需要手工拋光,縮短了加工時間;(3)高速切削加工的每次切除量很小,切削力低,熱變形小,可以采用小直徑刀具直接加工復雜型腔和薄殼零件。
        UG是一套功能強大的CAD/CAM軟件,從產品的概念設計直到產品建模、分析和制造過程,都可以與高速切削技術緊密地結合起來,從而形成高速加工CAD /CAM/HSM集成系統。UGCAM系統具有較高的編程效率,便于快速編程和調試程序;具有自動防過切和刀柄干涉檢查功能;可以優化刀具路徑和實現特殊的加工策略;具有直接輸出樣條曲線(NURBS)插補功能,可快速加工出復雜而極其光滑的曲面。
        本文以UGNX6.0為二次開發平臺實現連桿模具的高速加工制造。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
圖1 連桿模具凹模型腔
        1 連桿模具的高速加工策略
        圖1所示是某發動機連桿模具凹模型腔。它采用高速切削技術直接加工該零件的模具鋼材料,可以獲得較高的表面質量,并可達到一定的尺寸和形位精度。因此,可以省略常規模具加工的電火花加工和大量手工修磨等工序,縮短了工藝流程,極大地提高了加工生產效率。
        1.1保持切削載荷的恒定和輕便
        在高速切削過程中保持恒定的切削載荷非常重要。為了使刀路軌跡光滑,在加工過程中應注意以下幾點:(1)采用小步距和淺切削深度(刀具直徑的10%左右) 進行加工;(2)使用圓弧或螺旋線方式實現進退刀具;(3)大量采用等高分層加工代替仿形加工;(4)切除率盡量保持為常數;(5)在粗加工時,不但要求刀具以圓弧或螺旋線方式進入工件材料,而且使進給率和機床轉速之比達到最佳,從而避免急劇變化的刀具運動以及在外形輪廓上直接進刀和退刀。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
圖2 高速加工刀路光順示意圖
        圖2所示為連桿模具高速加工刀路光順示意圖。在高速加工過程中,一般要求刀具平滑地切入與切出工件,并通過緩慢調節可以保持連續的切削載荷,并達到保護刀具的目的。在切入工件時一般采用螺旋線方式進刀,切出工件時使刀具沿圓弧方向切出。
        另外,為了保證在拐角處具有平滑的走刀軌跡,刀具路徑可以采用圓角或圓弧走刀,并相應地減慢進給速度,這樣在拐角處便能獲得光滑的刀具軌跡,并保持連續的高進給速度以及加工過程的平穩性。現將UGCAM軟件中/角和進給率控制0對話框中的/圓角0選項設定為/ALLPasses0來光滑拐角和步距,從而保持刀具負荷穩定。
        1.2使用非均勻有理B樣條(NURBS)插補
        隨著高速切削加工設備的使用,一種基于NURBS理論的CNC插補控制器也隨之出現,這使得CNC系統具備了能自動進行NURBS格式定義的加工域的能力。NURBS曲線使用控制點、權值、節點矢量3個參數來表達自由曲線。NURBS插補就是將這3個參數作為NC指令的一部分,由CNC系統內部計算并生成NURBS曲線,并按照NURBS曲線驅動機床進給軸運動,加工出NURBS曲線形狀。選用NURBS格式進行插補不僅誤差小、精度高,而且可以簡化 NC代碼程序(程序長度只有線性插補代碼的1/10~1/100),這樣既可以控制機床在沿NURBS曲線運動的同時計算NURBS曲線的曲率變化,又可以在機床加速度允許的范圍內以最大速度進行加工,從而實現模具加工的高速度和高精度。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
表1 高速加工工藝參數表
        2 連桿模具的高速加工
        2.1 高速加工機床選擇
        數控機床采用瑞士米克朗公司的HSM-600型高速銑削加工中心,主軸最高轉速可達60000r/min,控制軸進給速度最快可達40m/min,具有DNC加工時的高速數據通信處理功能和/前饋0控制技術,支持NURBS插補格式。
        2.2 模具材料和刀具選擇
        選擇的加工材料為鑄態模具鋼7CrSiMnMoV,高溫淬火后硬度達到55~58HRC,具有較好的強度和韌性配合。刀具選用日本黛杰機夾式高速銑刀,刀片材料為立方氮化硼(半精加工型號為JBN330,精加工型號為JBN245),切削速度可以大于100m/min,切削60HRC以上的高硬度材料時, 其刀具耐用度達到60min以上。
        2.3 高速加工工藝規劃
        a.粗加工。 在粗加工的過程中,可以充分利用機床的主軸功率,從毛坯上盡可能高效地去除大部分余量,并使后續精加工余量均勻。由于模具型腔曲面復雜,空間狹小,直接采用<6R3球頭刀具完成粗加工,主要切削工藝參數見表1。相應的粗加工刀路示意圖如圖3所示。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
圖3  <6R3銑刀粗加工刀路示意圖
        b.精加工。
        精加工過程采用了固定軸曲面輪廓銑/FIXEDCONTOUR0加工方法,該方法能夠有效地切除粗加工刀具留下的各種刀痕。采用<4R2球頭銑刀精加工,按照高速加工策略光順刀具路徑,使切削載荷保持恒定。
        c.清根加工。
        采用<4R2球頭銑刀精加工以后,在型腔底面與側面交界處仍然會有一些多余的材料還沒有被切除,需要應用更小的刀具進行清根加工。現選用<2R1球頭銑刀執行清根加工/FLOWCUTMULT0,UGCAM系統自動確定切削方向與加工前后順序,并優化清根刀路,同時使刀具盡可能保持與零件表面接觸,以減少非切削運動時間。
        通過3D動態仿真模擬所有刀具運動,檢查刀具運動軌跡是否出現空行程和過切/欠切等干涉現象,然后按NURBS格式執行后置處理,生成數控加工程序代碼。由于程序代碼龐大,采用RS-232C串行接口傳入數控系統,執行網絡在線加工,連桿凹模加工仿真效果如圖4所示。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
圖4 連桿模具加工仿真效果圖
        3 結束語
        本文連桿模具的加工方法已在某集團鍛造廠得到了成功的應用。連桿模具的整個加工過程只需54min(以前的電火花加工工藝從生產電極、電火花加工到拋光大約需要16h),極大地縮短了加工周期。對于形狀復雜、淬火后硬度較高的模具, 利用CAD/CAM/HSM集成系統進行三維造型與數控編程,并使用高速加工技術完成模具的加工,既可以縮短模具的生產周期,又可以確保模具的表面品質和加工精度。實踐證明,該方法的成功應用為連桿模具鍛造廠帶來了良好的綜合效益,同時也為其他模具企業提供了一種行之有效的加工方法。

　　伺服電機的工作原理：
　　伺服電機是一個典型閉環反饋系統，減速齒輪組由電機驅動，其終端（輸出端）帶動一個線性的比例電位器作位置檢測，該電位器把轉角坐標轉換為一比例電壓反饋給控制線路板，控制線路板將其與輸入的控制脈沖信號比較，產生糾正脈沖，并驅動電機正向或反向地轉動，使齒輪組的輸出位置與期望值相符，令糾正脈沖趨于為0，從而達到使伺服電機精確定位的目的。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)
　　伺服電機的控制：
　　標準的伺服電機有三條控制線，分別為：電源、地線及控制。電源線與地線用于提供內部的電機及控制線路所需的能源，電壓通常介于4V—6V之間，該電源應盡可能與處理系統的電源隔離（因?yàn)樗欧�電機會產生噪音）。甚至小伺服電機在重負載時也會拉低放大器的電壓，所以整個系統的電源供應的比例必須合理。輸入一個周期性的正向脈沖信號，這個周期性脈沖信號的高電平時間通常在1ms—2ms之間，而低電平時間應在5ms到20ms之間。

　　2. 伺服控制器：智能數字伺服驅動器
　　1). 輸入電壓：AC200V－480V
　　2). UL/CE認可
　　3). IP20防護等級
　　4). 0－45℃標準運行溫度
　　5). 包含放電電阻
　　6). 綜合電機溫度監控
　　7). 綜合電機制動器控制
　　8). 2個模擬量輸入
　　9). 2個模擬量輸出
　　10). 2個標記信號接口
　　11). 位置凸輪開關控制
　　12). 電子同步功能，響應速度快，反饋時間62.5μs。
　　13). SERCOS接口或者現場總線接口

(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)

　一般電動機工作時都是轉動的。但是用旋轉的電機驅動的交通工具（比如電動機車和城市中的電車等）需要做直線運動，用旋轉的電機驅動的機器的一些部件也要做直線運動。這就需要增加把旋轉運動變?yōu)橹本�運動的一套裝置。能不能直接運用直線運動的電機來驅動，從而省去這套裝呢？幾十年前人們就提出了這個問題。現在已制成了直線運動的電動機，即直線電機。

　　直線電機的原理并不復雜。設想把一臺旋轉運動的感應電動機沿著半徑的方向剖開，并且展平，這就成了一臺直線感應電動機（圖）。在直線電機中，相當于旋轉電機定子的，叫初級；相當于旋轉電機轉子的，叫次級。初級中通以交流，次級就在電磁力的作用下沿著初級做直線運動。這時初級要做得很長，延伸到運動所需要達到的位置，而次級則不需要那么長。實際上，直線電機既可以把初級做得很長，也可以把次級做得很長；既可以初級固定、次級移動，也可以次級固定、初級移動。接線端子做為連接器的一種，是電氣行業中的一個重要組件，起著不可替代、不可忽視的作用，因工程技術人員在檢修時首先也是從接口檢查，也就是端子入手，因此接線端子的設計尤為重要。
      產品的設計是集于：產品標準、材料、結構、電鍍、認證、模具、及制造工藝的一種綜合性設計，端子也不例外。
（一）產品標準起著總的指導思想，幾乎所有的考慮都以它為依據，我們端子設計標準首先以UL和CSA為準，不過在有些電氣參數方面也可以以其他標準為依據，如高低溫試驗。
（二）材料的選擇直接影響到整個產品的性能，是設計的關鍵，以塑膠材料為例：如果是以UL94，V-0的阻燃為設計依據就要認真審核各家材料物性表的技術參數是否能滿足產品的標準，如沖擊耐電壓和耐老化試驗是否能過，在五金材料方面主要是TP的壓片材料選擇尤其重要，因?yàn)榇藟浩�既要滿足一定的導電率（電流）又要有一定的彈性,在選擇材料方面給我們的工程師帶來了困難，而恰恰在此方面正是連接器廠商在彈性元器件所追求的趨勢，許多生產五金材料的廠家正在這方面努力，導電率直接影響到溫升和接觸電阻，彈性的好壞與材料的化學元素、彈性模量、硬度、抗拉強度有關，彈性模量選擇用材料力學的第四強度理論公式進行計算。材料的導電率越大接觸電阻就越小溫升就越低，插拔力與接觸電阻成二次曲線的關系，接觸電阻主要分：壓縮電阻、膜層電阻、體積電阻（導體本身的電阻）。其中膜層電阻占總電阻的70～80%，也是影響連接器壽命的主要因素，應給予充分重視，就以端子鍍金和鍍銀來比，雖然銀的導電率比金要高，但是其化學穩定性沒有金好，所引起的膜層電阻遠遠大于鍍金，所以搞清以上之間的關系對于我們選擇材料就有指導意義，是產品設計的前提條件。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)（三）產品結構的設計也是至關重要的，這完全是經驗方面的東西，無捷徑可走，在這方面各個系列各有特點，如：螺釘防掉、拼接的產品前后呈弧形，長位數變形等，壁厚不均勻造成的縮水變形等，螺釘?shù)姆赖裟壳坝幸韵聨追N：三條筋防掉、箍口防掉，頸口防掉，沖壓防掉，因受技術工藝的影響目前頸口防掉采用不多，而大多數采用頸口防掉，以上結構的實現是以塑膠材為PA66為前提條件，在這里需要對頸口防掉進行說明，以螺釘為M3為例，M3的螺釘實際外徑是φ2.90mm，所以外殼頸口的尺寸應設計在:φ2.5～φ2.6，外殼頸口的厚度應在0.4～0.5mm，且螺釘頭部下應有一段小于外殼頸口的光桿，這樣才能保證螺釘可以順利旋進螺紋里面，在生產工藝也應該做相應的調整，下面就對我公司各系列產品在結構方面出現的問題做一個統計和解決的方案。
1、拼接產品組合成長位數的變形問題，產生的主要原因也是因結構不合理導致兩拼接隼在前后上下左右受力不平衡，所示在結構設計時要考慮其拼接隼的受力和變形方向。
2、螺釘防掉的問題，在這方面我建議盡量用頸口防掉，因?yàn)樗�與箍口防掉相比避免了螺釘光桿和箍口處公差精度所帶來的煩惱。而且結構可靠公差容易控制。
3、螺釘及帶螺紋鋼件在電鍍后鹽霧試驗的問題，因按現在公司螺紋電鍍的標準（鍍層是受到限制，但多大的螺紋對應鍍層厚度現目前我認為還有待進一步確定），解決此問題在電鍍工藝正常的情況下有兩種方法，選擇正確的封孔劑和采用鍍層分多次電鍍，這兩種方法都是要覆蓋螺釘產生的用肉眼所看不到的孔隙。采用鍍層分多次電鍍成本較高，所以建議用第一種方法，而此方法的關鍵是在于封孔劑配方的研究。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 4、插拔力的問題，此方面所涉及到的內容較多，它與材料、電鍍、結構和所應用的行業都有關系，是連接器行業一項重要的機械性能要求，插拔式端子更是如此，材料的選擇就插拔力而言受導電率（電流）和接觸電阻及溫升的限制。在這里就不再做詳細的說明了，電鍍主要是受鍍層的種類和是否預鍍的影響，
一般而言，在相同材料和結構下預鍍后壓片要比先沖壓再電鍍的壓片在插拔力方面要穩定，因?yàn)樵诤箅婂児に囘^程中無形之中是對五金材料做了硬化處理，而在先沖壓就正好消除了這種現象。結構方面主要考慮是壓片與引針的接觸，引針與壓片的接觸大都是線接觸，這就造成在配合時出現在插的一瞬間突然很大，而后又突然變小，給客戶在使用的過程中有極不穩定的感覺，影響其壽命，如果把壓片與引針的接觸在結構方面改成面接觸，那么就既解決了插拔力的問題又減小了接觸電阻和溫升。
   （四）產品的應用：主要應用在照明，通訊，安防等行業。而插拔式端子的應用行業是最為主泛的，如變頻，防暴，數控面板，門禁控制器，傳感器，PLC，儀器儀表，電源，伺服驅動，以上這些應用行業對插拔式端子的(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 共同的要求是：插拔力要平穩，接觸電阻要小，要能滿足一定的壽命和疲勞度，所以對五金彈片材料的要求較高。這就要求產品設計師對結構和選材具有一定的經驗。對于柵欄式端子主要應用在：電源，繼電器（特別是雙層端子），變頻器，電梯行業（較少），空調。
此系列端子的要求是在壓線時對螺釘?shù)呐ちσ�求較高，螺釘退到最高位的距離要大于最大壓線范圍，對于長位數的端子不能有翹曲變形，
螺釘?shù)目垢�蝕性要求較高。
    （五）：隨著我國3C認證制的開始，國家對電器產品的安全，電磁兼容的要求提出了更高的要求，與之相關的標準有：GB16836-2003《量度繼電器保護裝置安全設計的一般要求》、GB/T14598.3-1993《電氣繼電器的絕緣試驗》、JB/T 9568-2000《電力系統繼電器、保護及自動裝置通用技術條件》、國際標準IEC60255-27（CD：2002）《量度繼電器和保護裝置的產品安全要求》、其中GB16836-2003涉及到的安全項目主要包括：機械結構、外殼防護、絕緣配合、發熱、著火試驗、防觸電、安全標志及安全說明書。
(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 1、機械結構安全要求端子在化學方面和結構材料方面及帶電的運動部件要保證人身安全，如外殼的棱角，五金方面的毛刺，及各零部件的連接強度，甚至在運動等條件下產品的穩定性，以上都是電力行業中機械結構對端子的要求。
2、外殼的防護要求主要是JB/T 9568-2000對防護等級的規定，它主要分兩種，一種是固體異物的防護等級，一種是水對設備和產品造成的危害。
3、絕緣配合要求主要是根據所用材料、工作電壓及環境污染等級，來合選取電氣間隙和爬電距離、從而保護工作人員和產品工作的安全，同時也使產品在過電壓不會發生絕緣損壞。
4、漏電起痕指數的要求，產品在使用過程中因固體絕緣材料表面在電場和電解液的作用下，形成導電通路，從而使外殼絕緣材料的絕緣性能下降，影響產品的安全。如果在相同絕緣電壓等級條件下，漏電起痕指數高時，產品(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 的爬電距離可以減小，如果我司產品進入電力行業請研發在這方面充分重視。
5、熱塑性材料在工作中對變形要求，它主要對端子在工作中產生的溫升和接觸電阻，它引起的高溫使外殼變形變軟，從而使電短路，造成嚴重事故，所以對端子的載流部件材料的選擇顯的很重要。
6、防觸電要求，在結構方面操作元件不應帶電，與內部連接的端子不應是可以觸及到的，這方面主要是對螺釘扭力可靠性的要求，應防止與可觸及的端子的螺釘，導線意外松動而短路。如接地端子的要求：Ⅰ類安全產品的接地電阻不應大于0.5Ω。
（六）模具方面，至少在連接器行業幾乎所有重要的零部件都是通過模具來實現在，效率高，精度好，維護方便，端子主面主要以塑膠模和五金連續模為主，塑膠模方面：主要在于設計，首先對產品分模面的選擇是很重要的，他決定模具自身結構的設計，還有側抽芯（多的可以是四面）進膠口及方向的設計，模具次卻系統也是一個很重要的一項，至于有些結構的設計會受塑膠料類型的影響，絕緣外殼結構的均勻?qū)δ＞叩挠绊懀�前模和后模上�?銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 鑲件要避免對插現象，做為產品設計工程師如果只考慮產品的功能和標準方面會導致模具的正常生產和外觀現象，要兼顧模具制造加工工藝，另外是注塑機的成形工藝，這方面的影響也是很重要的：注塑溫度、成形時間，鎖模力、注塑速度等。
（七）其他制造工藝，端子所用到其他的零件的制造工藝還有：儀表、鑄造、熱處理等。對以上工藝不光只是了解，更重要的是要積累經驗，及時總結，循序漸進。所以在研發方面大大提升產品項目工程師素質和加大項目工程師負責管理制是實現完成產品開發的關鍵。

　　直線電機是一種新型電機，近年來應用日益廣泛。磁懸浮列車就是用直線電機來驅動的。

　　磁懸浮列車是一種全新的列車。一般的列車，由于車輪和鐵軌之間存在摩擦，限制了速度的提高，它所能達到的最高運行速度不超過300km/n。磁懸浮列車是將列車用磁力懸浮起來，使列車與導軌脫離接觸，以減小摩擦，提高車速。列車由直線電機牽引。直線電機的一個級固定于地面，跟導軌一起延伸到遠處；另一個級安裝在列車上。初級通以交流，列車就沿導軌前進。列車上裝有磁體（有的就是兼用直線電機的線圈），磁體隨列車運動時(銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) ，使設在地面上的線圈（或金屬板）中產生感應電流，感應電流的磁場和列車上的磁體（或線圈）之間的電磁力把列車懸浮起來。懸浮列車的優點是運行平穩，沒有顛簸，噪聲小，所需的牽引力很小，只要幾千kw的功率就能使懸浮列車的速度達到550km／h。懸浮列車減速的時候，磁場的變化減小，感應電流也減小，磁場減弱，造成懸浮力下降。懸浮列車也配備了車輪裝置，它的車輪像飛機一樣，在行進時能及時收入列車，停靠時可以放下來，支持列車。

　　要使質量巨大的列車靠磁力懸浮起來，需要很強的磁場，實用中需要用高溫超導線圈產生這樣強大的磁場。

　　直線電機除了用于磁懸浮列車外，還廣泛地用于其他方面，例如用于傳送系統、電氣錘、電磁攪拌器等。在我國，直線電機也逐步得到推廣和應用。直線電機的原理雖不復雜，但在設計、制造方面有它自己的特點，產品尚不如旋轉電機那樣成熟，有待進一步研究和改進。

 插拔式接線端子由兩部分插拔連接而成，一部分將線壓緊，然后插到另一部分，這部分在焊接到PCB板上。此接底部機械原理，此防振動設計確保了產品長期的氣密連接和成品的使用可靠性。
   接線端子就是用于實現電氣連接，和接線柱都是接線用的，沒有什么嚴格的區別，只是接線端子通常用在配電箱里面比較方便接線，承受的功率一般較小（2－15）.
   插座兩端可加裝配耳，裝配耳在很大程度上可以保護接片并且可以防止接片排列位置不佳，同時這種插座設計可以保證插座可以正確的插進母體。插座也可以有裝配扣位和鎖定扣位。裝配扣位可以起到更加穩固地固定到PCB板上，鎖定扣位可以在安裝完成后鎖定母體和插座。
   插拔式接線端子系列采用易于操作的可插拔連接與牢固通用的螺釘方式相結合，是各種零件連接了起來.
  (銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售) 各種各樣的插座設計可以搭配不同母體的插入方法，比如說：水平、垂直或傾斜向印刷電路板等。既可以選擇公制線規也可以選擇標準線規。

  在高檔數控機床上應用的直線電機主要是交流直線電機，交流直線電機又分為直線感應電機和永磁直線同步電機。
        直線感應電機結構有平面型和圓筒型兩種。對于直線行程小于500mm的場合，一般采用圓筒型。對于較長行程的場合通常采用平面型結構。直線感應電機一般由 SPWM變頻器供電，采用矢量控制及其它一些智能控制方式并針對直線電機的特點，增加一些補償辦法。永磁直線同步電機一般由專用逆變器供電，通過PWM調制，采用PID調節控制及DSP等控制方式。兩種型式各有優劣。從總體性能上，永磁式直線同步電動機具有較大優勢，但從價格和防磁、防塵角度看，則感應式直線異步電動機具有它的優勢。
        永磁直線同步電機兼有直線電機和永磁電機的雙重特點，具有推力大、響應速度快、體積小等特點，是構成高速高精度直線進給系統的首選機型。永磁材料性能的不斷提高及其價格的降低使永磁直線同步電機的優點更加明顯。所以，永磁直線同步電機更適合用于直線電機驅動技術，它提高了驅動系統的移動速度、加速度和運動精度，在高速、高精度數控機床中的應用越來越廣泛。下面僅對永磁直線同步電機在高檔數控機床上的應用技術進行分析。
      法向磁吸力
      (銷售詢價熱線：13918864473 021-61316707021-61318625 QQ:937926739銷售)  永磁直線同步電機除了產生平行于運動方向的推力之外，還會在動子與定子之間產生一個垂直于進給運動方向的法向磁吸力，其數值為推力的10倍左右。因?yàn)殡姍C(jī)的定子是由永磁體組成的，所以無論電機動子中是否通電，法向磁吸力都存在。單邊型永磁直線同步電機驅動系統產生的法向磁吸力使承受垂向力的直線導軌產生較大的變形，影響了數控機床的加工精度。法向磁吸力還增大了直線導軌和滑塊之間的壓力，進而使兩者之間的摩擦力增加，會使推力產生波動，降低了數控機床的動態性能。目前主要通過采用雙變型結構的設計方法來解決法向磁吸力引起的問題。
        針對此問題，可將永磁直線同步電機的動子、定子與機床直線導軌副結合起來設計，如圖1所示，1為直線電機座，2為定子連接塊，3為電機定子，4為電機動子，5為動子連接塊，6為直線導軌，7為工作臺，8為滑塊，9為底座。
