感謝您惠顧本公司SF視頻復用器系列產品！

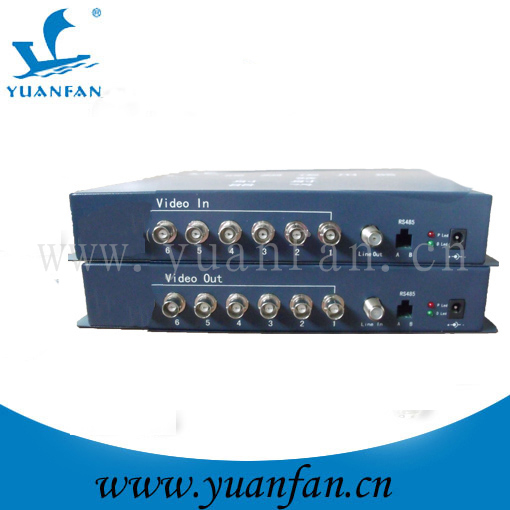

一、產品簡介：
本產品是把攝像機的視頻信號和RS485反向控制器端的控制信號捆綁在一根同軸電纜上共同傳輸。它是采用頻分復用技術，即把控制信號和視頻信號調制在不同的頻率點，再復合在一起傳送，它可以實現在一根電纜內同時雙向傳輸多路視頻信號和RS485控制信號，利用普通視頻線可以傳輸600米，這樣可有效提升線纜利用率,具有圖像清晰、安裝方便等特點。

它解決了控制信號的遠距離傳輸，可大大延伸視頻信號的傳輸距離。這種傳輸方式節省材料和成本、施工方便、免調試、穩定、可靠，等特點，在系統擴展和改造時更具靈活性，是視控信號傳輸?shù)睦硐胧走x設備。

二、產品特點：

1、 新工程中采用本設備，可以傳輸多路信號，節省電纜使用量；

2、 改造工程中，新增加點位可以就近接入；

3、 特殊使用，視頻信號可以和數據信號捆綁在一根線上共同傳輸，而不需另外布數據線（注：數據信號是由插拔式的數據板構成，分別裝在發射器和接收器里面，用戶可以根據需要插拔選用，這樣使用方便，節省了RS485傳輸線材）；

4、 適合各種帶云臺控制或不帶云臺控制的遠距離視頻信號和數據控制信號的共纜傳輸；

5、 可在視頻電纜也可以在射頻電纜中遠距離實現；

6、 內置防靜電保護電路（采用防突破半導體元件）信號隔離模塊，有效保護主控室設備不受外界靜電干擾；

7、 模塊化設計安裝；

8、 六路視頻+RS485信號同軸雙向傳輸；

9、 傳輸距離遠（SYV75-5同軸電纜一路可以傳輸600米，另外五路可以傳輸1200米）同時保證圖像達到4級效果；

10、免調試，自適應：  只要在傳輸距離范圍內，設備會自動調整自己的指標，確保電路可以兼容0距離與最遠距離自適應，從而達到最佳效果，抗干擾能力強、工作穩定可靠；

11、采用頻率復用技術可有效抵抗各種干擾；

12、全實時圖像傳輸，無丟幀無延時，廣播級圖像指示；

13、簡潔布線結構、取材方便、成本低廉、施工簡便、縮短工時；

14、產品采用貼片安裝工藝，保障其穩定性；

三、注意事項：

l 發射端至接收端采用SYV75-5同軸線最遠傳輸600米

l V1是直通VIDEO信號，V2～V6是調制信號，具有抗干擾能力

l 使用本設備前請認真閱讀設備說明

l 嚴格按照規程安裝調試；

l 注意設備防水、防潮、小心輕放;

l 請使用穩定DC12V電壓供電；

l 請安裝合適高度，以免損壞、觸電；

l 接通電源前，請按照面板結構圖所示，連接好線纜；

l 檢查線纜的連接是否牢靠，以防接觸不良；

l 設備出現故障，不要擅自打開，請與我公司售后服務部聯系；

四、接口說明：1-接DC12V電源；2-線路輸出；3-數據指示燈；4-電源指示燈；5-RS 485數據端口（發射器接解碼器，或直接接入球機，如果不帶云臺就不用接；接收器接控制鍵盤）)；6-視頻信號輸入接攝像機；7-線路輸入；8-信號輸出接監視器；

咨詢QQ：2049867346

電話咨詢訂購：15361092490

公司網站：www.yuanfan.cn

公司網址：http://shop.yuanfan.cn/

五、面板結構圖

六、連線示意圖

公司部分產品展示：

迷你型2路監控視頻復用器 復合器 疊加器YF-SF300：

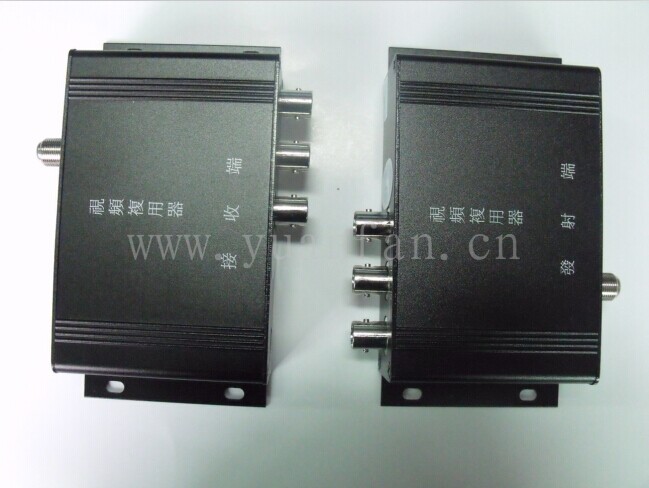

3路監控視頻復用器 復合器 疊加器 YF-SF803：

4路監控視頻復用器 復合器 疊加器YF-SF804：

5路監控視頻復用器 復合器 疊加器YF-SF805：

6路監控視頻復用器 復合器 疊加器YF-SF806：

8路監控視頻復用器 復合器 疊加器YF-SF808：

10路監控視頻復用器 復合器 疊加器YF-SF810：

一線通調制器 YF-T600：

YF-SK80 同軸視控：

音視頻傳輸器 YF-YS686：
