斷橋鋁門窗組角機分為哪幾種

斷橋鋁門窗設備 門窗組角設備 組角機生產廠家 組角機加工設備

濟南天馬機器制造有限公司，專業生產鋁合金門窗設備、塑鋼門窗設備、中空玻璃加工設備二十余年，廠家直銷，質量保證，售后無憂，老廠家，大品牌，資質齊全，實力雄厚，公司在全國各省會城市均設有售后服務點， 24小時上門服務，偏遠地區48小時，節假日除外。公司在全國各省市均有一批合作的客戶，歡迎實地考察，洽談合作！

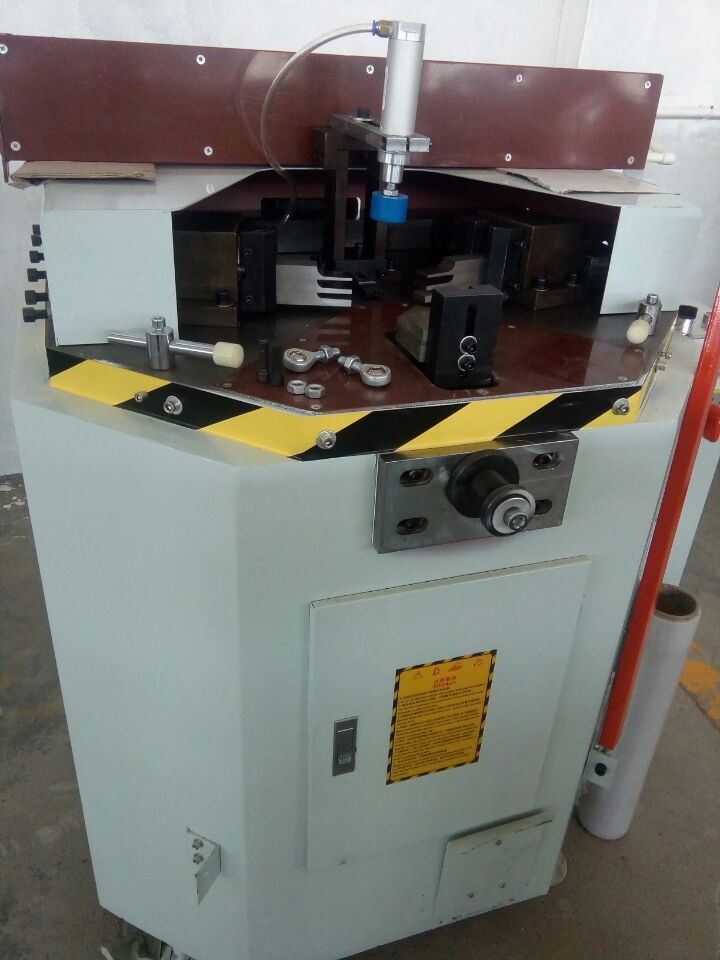

 LJJ-120鋁門窗單頭組角機
該機是高檔鋁門窗生產專用設備，適用于角碼結構型鋁門窗90°角連接，采用了機械聯動新結構，是組角完全同步，定位采用了上下可調，適用于加工不同斷面形狀和尺寸的型材。
左右沖頭剛性同步進給，避免組角過程的無益變形，使窗角連接更牢固。同步進給結構使機器調整變得簡單，螺紋調節上下組角的距離，使對刀工作方便，可配置單刀多點角刀，使隔熱斷橋鋁門窗組角更加可靠。
主要技術參數：
電源     380V 50HZ
電機     1.5KW
電機轉速   1400r/min
氣源工作壓力   0.5~~0.8MPa
耗氣量    2L/min
油箱容量  20L
總組角壓力  48KN
組角缸運動行程  98mm
主定位塊調整范圍 70mm
加工型材高度（最大）120mm
外形尺寸     1000*1200*1200mm

原理及結構
主要組成
本機由機體、工作臺、定位油缸、輔助定位器、沖鉚器、組角油缸、組角滑板、電控盤、腳踏開關等主要部分組成。氣動系統由電磁閥、壓力表、汕霧氣、水分離器等組成。液動系統由液壓泵、電磁閥、高壓膠管、液壓繼電器等組成。
工作原理
由組角油缸推動組角滑板，組角滑板向前運動，同時推動左右沖鉚軸，由沖鉚軸上的組角刀實現對鋁門窗90度角連接。
結構特點
本機是在吸收國外同類產品優點的基礎上開發的新機型。本機采用氣、電、液聯和操作控制，由于采用了機械聯動新結構，消除了油壓波動對組角質量的影響，使組角完全同步，組角深度更加一致，組角的90度角度更加精確。另外，前后定位采用了上下可調，前后距離可調的定位裝置適用于加工不同斷面形狀和尺寸的型材。

主要技術參數：
電源     380V 50HZ
電機     2.2kw
電機轉速   2800r/min
額定油泵壓力   16MPa
氣源工作壓力   0.5~~0.8MPa
耗氣量    2L/min
油箱容量  20L
總組角壓力  90KN
組角缸運動行程  98mm
主定位塊調整范圍 70mm
加工型材高度（最大）150mm
外形尺寸     1000*1200*1200mm
