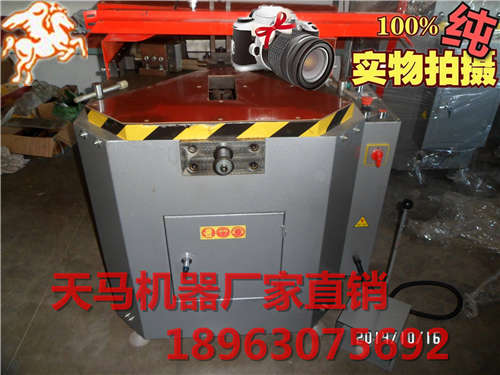

2017新款斷橋鋁門窗設備重型組角機配置及報價

斷橋鋁門窗設備 門窗加工設備 門窗重型組角機

濟南天馬機器制造有限公司，專業生產鋁合金門窗設備、塑鋼門窗設備、中空玻璃加工設備二十余年，質量產品過硬、通過國家質量檢測標準，廠家直銷、質量保證、售后無憂，公司在全國各省會城市均設有售后服務點， 24小時上門服務，偏遠地區48小時，節假日除外，我們?cè)谌珖?guó)各地市均有合作的客戶，歡迎實地考察， 洽談合作！

原理及結構
主要組成
本機由機體、工作臺、定位油缸、輔助定位器、沖鉚器、組角油缸、組角滑板、電控盤、腳踏開關等主要部分組成。氣動系統由電磁閥、壓力表、汕霧氣、水分離器等組成。液動系統由液壓泵、電磁閥、高壓膠管、液壓繼電器等組成。
工作原理
由組角油缸推動組角滑板，組角滑板向前運動，同時推動左右沖鉚軸，由沖鉚軸上的組角刀實現對鋁門窗90度角連接。
結構特點
本機是在吸收國外同類產品優點的基礎上開發的新機型。本機采用氣、電、液聯和操作控制，由于采用了機械聯動新結構，消除了油壓波動對組角質量的影響，使組角完全同步，組角深度更加一致，組角的90度角度更加精確。另外，前后定位采用了上下可調，前后距離可調的定位裝置適用于加工不同斷面形狀和尺寸的型材。

主要技術參數：
電源     380V 50HZ
電機     2.2kw
電機轉速   2800r/min
額定油泵壓力   16MPa
氣源工作壓力   0.5~~0.8MPa
耗氣量    2L/min
油箱容量  20L
總組角壓力  90KN
組角缸運動行程  98mm
主定位塊調整范圍 70mm
加工型材高度（最大）150mm
外形尺寸     1000*1200*1200mm
對客戶的五項承諾：
1、設備保修一年，主要進口部件二年，終生維修。（保修期外，只收成本費用）
2、免費調試設備和培訓操作人員。
3、免費為您上網建立檔案，提供國內外塑窗及中空玻璃市場 的動向，發展趨勢及技術咨詢。
4、為您合理的設計廠房平面圖、布置圖、人員比利率。
5、免費提供原材料生產廠家，設備閑置時保養維護。
