TCK-1T防爆型井筒磁開關
TCK-1T防爆型井筒磁開關
產品價格:¥1000(人民幣)
  • 規格:TCK-1T
  • 發貨地:洛陽
  • 品牌:
  • 最小起訂量:1個
  • 誠信商家
    會員級別:鉆石會員
    認證類型:企業認證
    企業證件:通過認證

    商鋪名稱:洛陽橋陽礦山機械有限公司

    聯系人:靳建浩(先生)

    聯系手機:

    固定電話:

    企業郵箱:qiaoyangkuangshan@163.com

    聯系地址:澗西區中州西路重慶路口

    郵編:471000

    聯系我時,請說是在線纜網上看到的,謝謝!

    商品詳情
        產品詳細描述
      產品簡介





      TCK防爆磁開關的性能參數



      觸點參數: 5A 250VAC
      供電電壓: 85-265V
      感應磁場強度: 10GS
      感應距離: 250~500mm
      速度響應: 可以滿足30M/S的速度響應
      觸點個數: 兩組常開、常閉點
      工作次數: 觸點的使用壽命可以達到10萬次



      TCK防爆磁開關產品工作原理

      TCK系列磁性開關是非機械接觸磁性接近開關。它是由磁傳感器和電子電路及輸出開關所組成。當磁性檢測體永磁鐵進入TCK磁開關磁傳感器的感應區域,磁開關就會靠磁場作用、TCK開關動作,輸出開關信號。輸出信號反映檢測體的位置、運動方向,此信號可以作為控制系統的行程控制信號。

      四種型號產品:

      • TCK-1型磁性開關,又稱單點磁性開關。
      • TCK-2型磁性開關,又稱二點磁性開關。
      • TCK-3型和TCK-4型保持式磁性開關。


      YP20130928105559516_副本1


      TCK-1型接近磁開關(單點磁性開關),當外界S極磁場作用于磁傳感器時,開關動作,轉換2秒。靜止作用時,開關處于轉換狀態,失去磁場作用時,開關會自動復位。與一般機械式瞬時動作型按鈕開關類似,按壓時會轉換,釋放則自動復位。

      TCK-2型磁性開關(兩點磁性開關),能夠識別磁場的運動方向。當磁傳感器檢測到外界作用磁場N-S極方向磁場過零時,開關動作,轉換2秒。靜止將要過零點時,處于轉換狀態,當失去外界磁場作用時,自動復位。S-N極方向磁場過零不轉換。

      TCK-3型和TCK-4型磁開關為保持式磁性開關,兩者作用磁場形式不同。

      TCK-3型保持式磁性接近開關有兩個狀態,能保持。當外界S極磁場自下而上作用于磁傳感器時,開關轉換動觸點與上端接通,這時指示紅燈會亮,此狀態被保持。即使失去外界磁場作用、開關上電、失電,仍能保持此狀態。當外界有S極磁場自上而下作用于磁傳感器時,轉換動觸點與下端接通,這時指示綠燈則會亮,并一直保持這種狀態,直至下次自下而上動作。S極磁場上下作用于TCK-3型磁感應開關,磁開關不但能轉換動作,而且能保持各個狀態,與用力上下?lián)軇?dòng)機械式鈕子開關相類似。

      TCK-4型保持式磁性接近開關,當磁傳感器檢測到外界作用磁場(N-S極方向磁場)過零時,開關轉換動觸點與上端接通,此時指示紅燈會亮,此狀態被保持。當外界作用磁場(S-N極方向磁場)過零時,開關轉換動觸點與下端接通,此時指示綠燈則會亮,并一直保持這種狀態。TCK-4型保持式磁性接近開關具有非常準確的窄窗孔磁場過零轉換的特性,定位精度很高。

      TCK磁性開關使用了靈敏可靠的磁傳感器和微電子器件,具有很高的分辨率、較高的磁靈敏度和較寬的反應頻率。電路設計采用了冗余結構和高抗干擾技術,采用了開關電源,電源電壓為50~60HZ AC85~265V。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內,全密封,所以能防水、抗砸。

      TCK防爆磁開關在礦山機械方面的應用

      我公司生產的TCK-T防爆型磁性開關,在礦山機械等行業得到了廣泛 的應用,受到使用單位的好評。TS系列磁鐵與TCK磁開關配套使用,公司生產有TS250,TS360,TS500等信號的磁鐵。TCK系列磁開關完全可以替代進口井筒開關。

      TCK-T防爆型磁性開關使用了靈敏可靠的磁傳感器和微電子器件,具有高的磁靈敏度、高的分辨率和寬的反應頻率。電路設計采用了冗余結構和高抗干擾技術,采用了開關電源,電源電壓為50~60Hz 85~265VAC。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內,全密封、防水、抗砸。TCK磁性開關由于綜合采用了一系列先進設計技術和工藝技術,所以取得了較高的技術指標和性能,適用于各種礦井。
      YP20130928105536165_副本1


      TCK磁性開關由于綜合采用了一系列先進設計技術和工藝技術,因此取得了較高的技術指標和性能,能運用于各種煤礦礦井。能在礦井井筒中不用維修,安全可靠地工作。

      在礦井單繩和多繩提升機上使用TCK磁性開關有兩種方法:永磁鐵磁場源法和鋼絲繩磁場源法。這兩種用法都能直接檢測到提升容器實際所處的位置。可以同時使用這兩種方法,實行雙重保護。配合電氣控制設備,能保障提升機安全準確地運行。

      判斷磁感應開關的性能指標主要有以下5個:



      1. 所使用的連接電纜線:看連接線里面的線是銅線還是鍍錫線,鍍錫線比銅線的性能要優越得多,價格也會偏貴一些(10芯電纜線)。一般小廠家為節約成本會使用便宜的銅芯線。
      2. 磁開關對磁鐵的反應:當磁感應開關與TS250磁鐵配合使用時,磁鐵與磁開關作用的最大距離為245mm~255mm,大于260mm和小于240mm的都不是合格的產品。
      3. 產品的外觀:外觀要設計美觀,外表潔凈,灌封膠體表面要平整、發亮。
      4. 單極性磁開關具有特有的定位窗口。定位窗口的建立可以明顯提高磁開關對罐籠的定位精度。定位窗口的判別方法:用磁鐵從遠向近靠近磁開關時,磁鐵距離磁開關的距離用L表示當L>255mm時,磁開關沒有動作,當100mm<L<255mm,磁開關處于動作狀態,當L<100mm磁開關處于非動作狀態;這樣可以控制現場的安裝位置,同時可以提高磁開關的定位精度。所以安裝磁開關時磁鐵和磁開關之間的距離區間應該是(120mm,220mm)
      5. 地磁對磁開關的影響:好的磁開關要有很好的抗干擾能力,判斷的一個重要指標就是地磁對磁開關的影響。測試的方法是:以TS250磁鐵為例進行說明,分別將磁開關的頭部指向地理正南方和地理正北方,然后用TS250磁鐵的S極對準磁開關的頭部進行測試;兩種情況下磁開關與TS250磁鐵作用的最大距離應該在(245mm,255mm)這個區間中,這個區間間隔是10mm。區間間隔越小說明受地磁影響的越小,好的情況下區間間隔會在5mm左右。如果在地磁影響的情況下區間間隔大于15mm,那它就不是一個合格的好產品。


      我公司生產全系列礦用磁開關,歡迎選購。

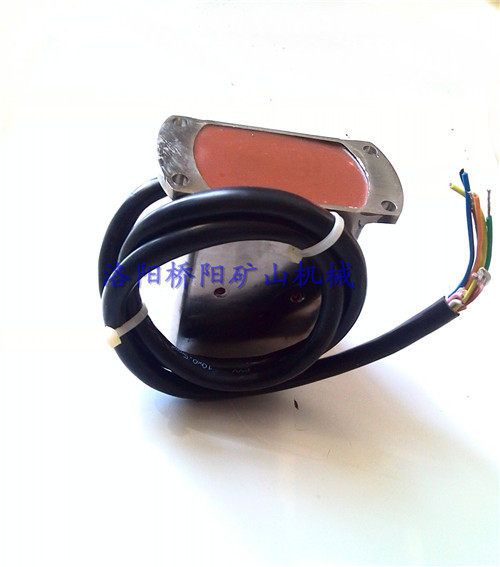

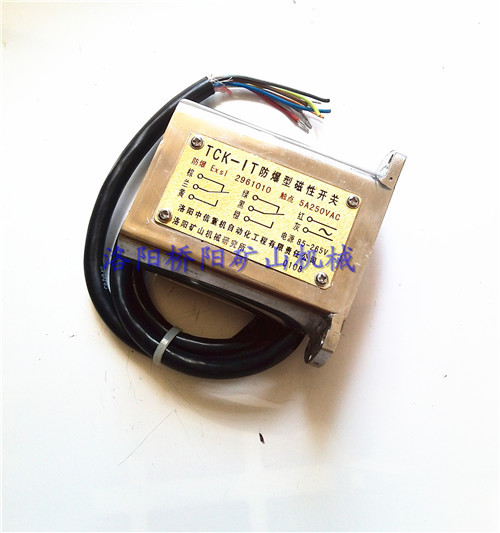

      產品圖片


       YP20130928105445612_副本1

      YP20130928105536165_副本1YP20130928105528103_副本1

      購買需知


       (1)可靠質量保證:從購買之日起半年內非人為原因和機械原因造成的損壞,請將損壞磁開關器件寄回公司,公司給予免費換新!

      (2)優質服務保證:公司擁有超強的物流運輸保證,對于從本公司購買TCK系列磁開關的用戶,全國保證從購買之日起三天收到貨物!

       對于有特殊要求的用戶公司可以給予特殊定制!
