Application 爆炸性氣體混合物危險專場:1區、2區.爆炸性氣體混合物:

IIA、IIB。溫度組別:T1-T6。可燃性粉塵環境20區、21區、22區。

1.1爆炸性氣體環境危險區域的劃分

不同的國家和地區，按各自的標準劃分爆炸危險區域。我國根據爆炸性氣體混合物出現的頻繁程度和持續時間，將爆炸性氣體環境分為O區、1區和2區。(與IEC國際電工委員會一致)

0區:連續出現或長期出現爆炸性氣體混合物的環境。

1區:在正常運行時可能出現爆炸性氣體混合物的環境。

2區:在正常運行時不可能出現爆炸性氣體混合物的環境或即使出現也僅是短時存在的爆炸性氣體混合物的環境。

0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。

1.2防爆電器設備分為二類:

Ⅰ類煤礦井下用電氣設備

Ⅱ類除礦井以外的場合使用的電氣設備

1.3Ⅱ類電氣設備，按其適用于爆炸性氣體混合物最大試驗安全間隙或最小點燃電流比，分為ⅡA，ⅡB，ⅡC三類;并按其最高表面溫度分為T(mén)1-T6六組。

1.4爆炸性氣體混合物按引燃溫度分組，見表1。

1.5爆炸性氣體混合物，按其最大試驗安全間隙(MESG)或最小點燃電流比(MICR)分級，見表2。

表1

組別

引燃溫度t(℃)

T1

450<t

T2

300<t≤450

T3

200<t≤300

T4

135<t≤200

T5

100<t≤135

T6

85<t≤100

表2

類別

最大試驗安全間隙(MESG)(mm)

最小點燃電流比

ⅡA

≥0.9

>0.8

ⅡB

0.5<MESG<0.9

0.45≤MICR≤0.8

ⅡC

≤0.5

<0.45

性質:在規定試驗條件下，氣體、蒸氣爆炸性混合物的最小點燃電流與甲烷爆炸性混合物的最小點燃電流之比。中國規定氣體、蒸氣危險物質按最小點燃電流比分為ⅡA級，ⅡB級和ⅡC級。最小點燃電流比≤1.0，>0.8的為ⅡA級;≤0.8，>0.45的為ⅡB級;≤0.45的為ⅡC級。例如，乙烷、乙烯、乙炔分別為ⅡA級，ⅡB級，ⅡC級危險物質。

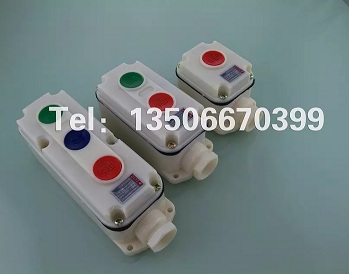

鑄鋁合金外殼，表面噴塑.

不銹鋼外露緊固件

整體為復合型結構，具有較強的防水，防塵能力，內裝的按鈕、指示燈、電流表均為防爆元件

電纜布線.符合GB3836-2000，IEC60079 標準要求。

鑄鋁合金外殼，表面噴塑.

不銹鋼外露緊固件

整體為復合型結構，具有較強的防水，防塵能力，內裝的按鈕、指示燈、電流表均為防爆元件

電纜布線.符合GB3836-2000，IEC60079 標準要求。
