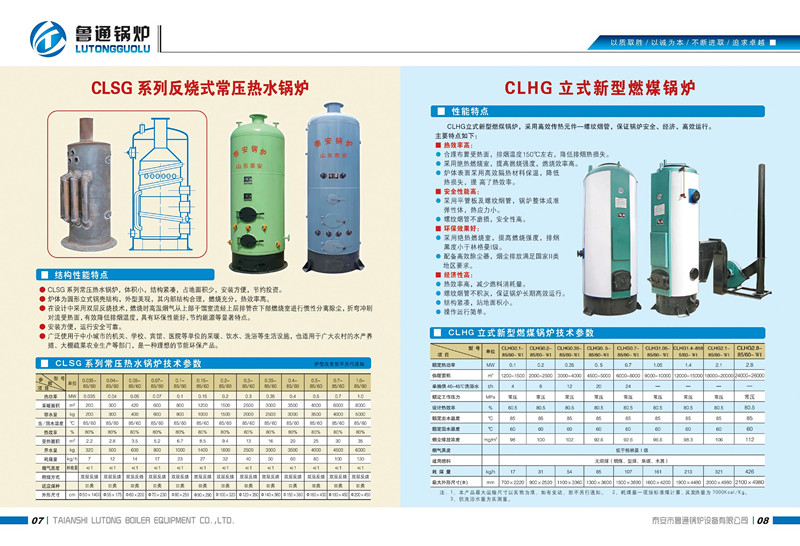

立式橫水管燃煤蒸汽鍋爐由封頭、鍋筒、爐膽頂、爐膽、彎水管等主要受壓部件組成。鍋爐爐排擱置在爐膽內U形下腳的上部火焰直接沖刷爐膽和裝在爐膽內的彎水管；立式彎水管鍋爐的結構特點是：爐膽內裝有內彎水管,增加了輻射受熱面積。但由于爐膽水冷程度較大,爐溫相應降低，因此，一般適于燒優質煤。如在爐內加砌耐火磚,保持爐膛較高溫度也可燒較差煤種。水循環較好，凡被煙氣沖刷的部位都有水冷卻，整個結構彈性好。

燃燒部分采用雙層爐排燃燒室，升溫、升壓快，對未燃盡氣體經過二次燃燒，起到燃燒充分，消煙、除塵的作用。爐體上部布置的彎水管為對流受熱區，爐體下部布置的爐排管及爐膽為輻射受熱區，爐體結構和煙氣流程，布局合理，傳熱良好，該鍋爐設計合理，結構簡單，操作、維修方便，占地面積小，基建投資少，是小型企事業單位生產用汽，取暖等較理想的設備之一。

燃煤蒸汽鍋爐性能特點：
1、本爐與舊式立式鍋爐比較，受熱面積大，升溫升壓快，耗煤少、熱效率高，可節約煤25-30%。
2、一爐多用，方便用戶，該爐生產蒸汽可用于食堂蒸飯、餐具消毒、浴池加熱、生產用汽、局部房間采暖供熱等。
3、本爐采用自然通風，不需要鼓風機和引風機，無噪音。
4、結構緊湊，安裝、操作、維修方便，可整體搬運，適合流動性的單位使用。
5、用蒸汽加熱浴池、食品、取暖、蒸飯等，壓力表刻度嚴格控制在設計壓力內，工作壓力任何時候不得超壓運轉。

本蒸汽鍋爐適用范圍：
可用于紡織、印染、造紙、食品、橡膠、塑料、化工、醫藥、鋼鐵、冶金等工業產品加工工藝過程所需蒸汽，并可供企業、機關、賓館、學校、餐飲、服務性等行業的取暖、洗浴、空調及生活熱水。

服務承諾：自設備安裝調試合格后受壓部件質保3年，輔機12個月，終身維修，保修期內對非人為故障（設備本身缺陷導致的各種故障）本公司負責免費保修，更換損壞的零部件，超過保修期或人為損壞，仍負責設備的維修與指導，對修理、更換的零部件只收取成本費。質量保證期滿后負責終身維修。

LSG(H)型立式橫水管鍋爐總體結構由地基、爐排、鍋爐本體、管道閥門儀表、煙囪裝置組成；鍋爐本體由鍋殼封頭、鍋殼、U型圈、爐膽、爐膽封頭、橫水管、沖天管組成。本系列鍋爐采用傳統的燃燒技術，煤從爐門孔投入，在爐排上部燃燒，煙氣在爐膽內經橫水管多次橫向交錯沖刷，含在煙氣中的細小碳黑及塵粒在上升過程中，被多層管束阻隔，運動速度降低，落在爐排上重新燃燒，燃盡的煙氣經煙囪排入大氣。
二、鍋爐特點及規范
1、鍋爐特點：
⑴結構緊湊，安裝遷移方便，占地面積小，基建投資省。
⑵煙氣上升沖刷對流管束，充分利用受熱面，提高鍋爐熱效率。
⑶由于煙氣多回程多循環，達到自然除塵的目的。
2、鍋爐規范及技術參數表見燃煤蒸汽鍋爐技術方案。
三、出廠說明
1、鍋爐主機
2、煙囪
3、儀表閥門（詳見供貨清單）
4、技術文件（鍋爐壓力容器產品安全性能監督檢驗證書、鍋爐質量證明書、安裝使用說明書、設計總圖、鍋爐本體部件圖、閥門儀表安裝圖、鍋爐基礎圖、受壓元件強度及安全閥排放量計算結果匯總表各一份）
安裝說明
總體要求：鍋爐的安裝應符合《蒸汽鍋爐安全技術監察規程》和GB50273-1998《工業鍋爐安裝工程施工及驗收規范》的要求。蒸汽鍋爐的安裝工作應有安裝資格的單位承接。安裝前必須按規定向用戶所在的鍋爐壓力容器安全監察機構履行告知手續。安裝完成后，須經上述安全監察機構進行安裝驗收，辦理鍋爐使用手續后方可投入正常運行。
四、安裝前的準備
鍋爐運到現場后，為了迅速起見，安裝前必須做好下列工作：
1、組織及人員配備
鍋爐安裝單位必須有上級主管部門頒發的符合安裝范圍的鍋爐安裝資格證書，負責與當地鍋爐監督機構取得聯系，填寫安裝告知書，并接受當地鍋爐檢驗檢測單位的安裝檢驗。安裝完工后，按有關規定及時辦理鍋爐使用登記入戶手續。鍋爐使用單位應有專人負責鍋爐安裝工作，鍋爐安裝時需有司爐工參加，并配有管工、鉗工、起重工、冷作工、電焊工及輔助工等。
2、認真學習有關材料
有關人員認真學習《蒸汽鍋爐安全技術監察規程》（96）、鍋爐圖紙、安裝使用說明書等技術文件，以了解和掌握安裝、起重、運行等事項。
3、確定安裝地點
⑴安裝地點盡量選擇接近用汽地點，目的在于縮短管路，降低基建成本，減少散熱損失。
⑵給、排水方便。
⑶燃料及灰渣的存放與運輸方便。
⑷鍋爐安裝運輸道路通暢。
⑸鍋爐房的布置應符合勞動部《蒸汽鍋爐安全技術監察規程》（96）第八章鍋爐房的規定：盡量遠離人口密集區，光線應充足，通風好，地面不應存有積水，為保證運行操作、通行和檢修方便，爐前應空余3米，爐后空余2.5-3米，兩側空余不小于1米。
⑹鍋爐房內嚴禁堆放有毒及易燃物品。
⑺鍋爐房通向室外的門應向外開，休息室的窗戶也應向外開。
4、地基準備
按地基圖進行基礎施工，基礎底面應夯實，混凝土厚度可依當地地質情況而定，根據圖樣規定尺寸，基礎應澆注密實，上平面應校水平，拌合時砂子、石子、混凝土比例適當。
五、鍋爐大件的安裝
1、設備驗收：
⑴鍋爐運到后，按本公司供貨清單對零、部件進行清點，根據鍋爐圖紙復核設備的完整性，檢查鍋爐大件在運輸中是否有損壞變形等情況。
⑵鍋爐大件在卸車時，起重設備應有足夠的起重能力，一端在底座兩側用鋼絲繩捆扎，另一端利用吊耳穿入另一根鋼絲繩，找準起吊中心，讓鍋爐緩緩升起。起重設備能力不小于 10噸。鍋爐離車后，應先放置在寬闊的水平地面上，鍋爐底部應有支架支承，以免損壞管座等。
⑶鍋爐吊裝就位時，必須處于直立狀態，直立時，應使起重設備吊鉤和鍋爐頂部吊耳用鋼絲繩固定牢固，切不可捆綁其它任何部位。
⑷鍋爐就位后，前、后、左、右應保持水平傾斜度不大于2-5mm,否則，應將低的部位用墊鐵墊高，以保持鍋爐水位與水位表的正常顯示。
⑸鍋爐與基礎接觸的地方不應有間隙，要求嚴密不漏風。有間隙的地方應用水泥抹縫。
六、煙囪和煙氣調節門的安裝
煙囪安裝時法蘭之間應墊嵌石棉繩，煙囪連接處不允許漏風，并采用吊垂線的方法檢查煙囪的傾斜度，如有偏差，可在煙囪法蘭連接處墊平。三根鋼絲風浪繩呈120°均分布斜拉固定地面并用法蘭螺栓拉緊，注意三根鋼絲繩斜拉分布和拉緊程度應大致相等，并固定牢固，煙氣調節門拉桿應轉動靈活。
