15年新沂市聚丙烯纖維價格許總報價15564770766聚丙烯纖維應用知識

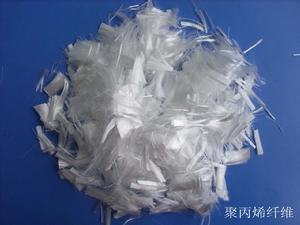

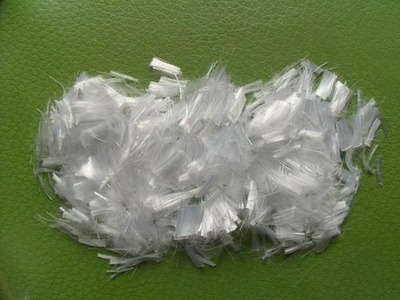

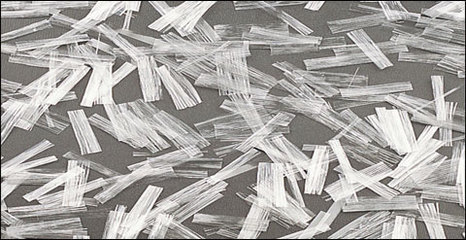

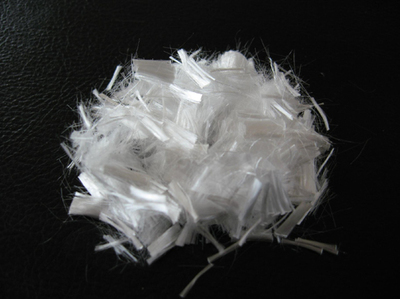

 聚丙烯纖維混凝土及砂漿的摻入比例比的設計可參照普通水泥砂漿、普通混凝土配合比的設計標準；在此標準的配制混凝土 砂漿基礎上摻加適量聚丙烯纖維即可

1.原材料

1.1水泥

    配制聚丙烯纖維混凝土 砂漿所用的原料應符合水泥砂漿、普通混凝土所用的原料的有關規定。所用水泥應符合《硅酸鹽水泥、普通硅酸鹽水泥》（GB175）《礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥及粉煤灰硅酸鹽水泥》（GB1344）中有關混凝土和鋼筋混凝土所用原料的規定。

1.2摻和料

     采用硅酸鹽水泥或普通硅酸鹽水泥配制聚丙烯纖維混凝土/砂漿時，可摻入粉煤灰、礦渣微粉、硅粉等礦物摻合料。摻合料的性能應符合現行《高強高性能混凝土礦物外加劑》GB/T18736及相關應用技術規范的規定，其摻量應通過試驗確定。

 1.3骨料

      配制聚丙烯纖維混凝土/砂漿時，砂的性能指標應符合《普通混凝土用砂質量標準及檢驗方法》（JGJ52）的規定。粗骨料的性能指標應符合《普通混凝土用碎石或卵石質量標準及檢驗方法》（JGJ53）的規定。

 1.4化學外加劑

     聚丙烯纖維可與化學外加劑同時使用，化學外加劑的性能指標應符合《混凝土外加劑》GB8076或《混凝土外加劑應用技術規程》GB50119等國標的有關規定。

 1.5水

     聚丙烯纖維混凝土/砂漿拌合用水必須符合國家《混凝土拌合用水標準》（JGJ63）的規定，不建議使用海水拌制。

2、聚丙烯纖維的一般建議摻入量為0.6-1.8kg/m3時，對混凝土/砂漿的抗壓強度、抗折強度及抗拉強度增強較少，基本上可忽略纖維的影響。

2.1 彈性模量

 聚丙烯纖維的混凝土/砂漿的彈性模量與同等級的普通混凝土/砂漿的基本相同。

2.2泊松比和膨脹系數

 聚丙烯纖維的混凝土/砂漿的泊松比和膨脹系數的取值與普通混凝土/砂漿的基本相同。

3.1攪拌

聚丙烯纖維混凝土/砂漿拌和宜采用機械攪拌，無需特殊攪拌設備；攪拌時優先采用將纖維、水泥、粗細骨料先干拌而后加水濕拌的方法，也可先將骨料、膠凝材料與水在攪拌機內均勻攪拌后再加入聚丙烯纖維，或同時加入還可在施工現場從攪拌車加入聚丙烯纖維。為確保拌和物均勻，攪拌時間宜比普通混凝土/砂漿延長15-30秒。采用先干拌后加水濕拌的攪拌方式時，干拌時間不宜少于1分鐘。
