商品詳情

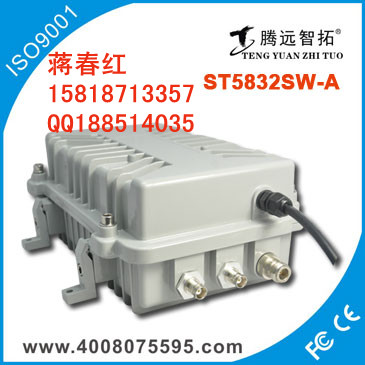

型號：ST5832SW-A

名稱：5G頻段高頻模擬無線視頻傳輸設備

無線視頻傳輸專線15818713357蔣春紅

一、簡要介紹

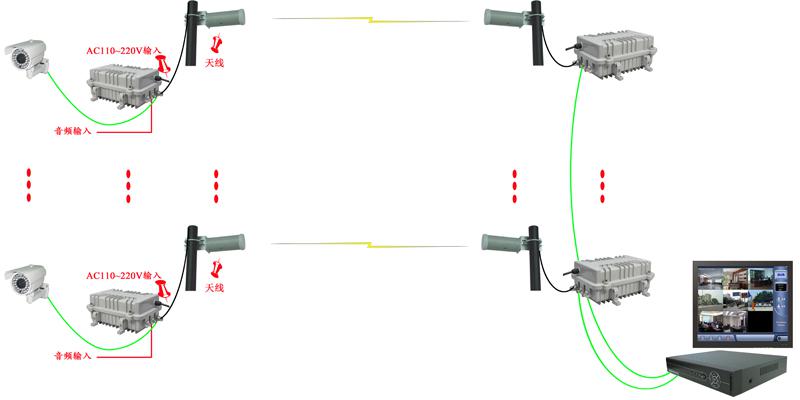

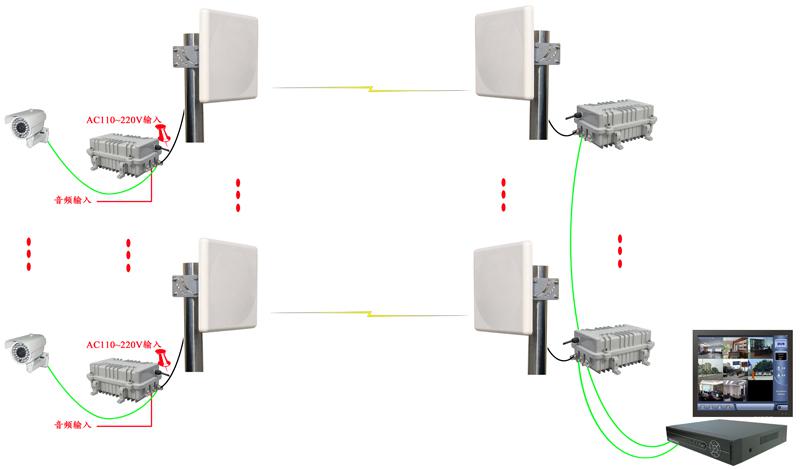

ST5832SW-A 5G高頻模擬無線視頻傳輸設備，采用FM（調頻）調制方式來傳輸模擬的音視頻信號，可以直接與模擬的監控攝像機、DVD、數碼攝像機等進行連接在空中進行無線的音視頻傳輸，安裝調試非常方便。設備采用防水、防塵結構，可以直接架設在室外惡劣環境。搭配不同的室外天線在空中可傳輸3~10km。天線可選擇11dBm小圓筒八木定向天線（可傳輸3km以上）、23dBm平板定向天線（可傳輸5km以上）、27dBm拋物面天線（可傳輸10km）。

ST5832SW-A 設備頻率選用選用在5645~5945MHz之間，共有32個頻道選擇，分為四組，每組8個頻道。實際用用時可同時工作9路，在一些小數量的監控系統非常是適用。

二、設備參數

5G 32頻道防水無線視頻傳輸系統
	調制方式Modulate		FM調制
	視頻制式		NTSC/PAL
	特性		特征Value			單位
	特性		最小Min.	典型值Typ.	最大Max.
1	輸出阻抗Output lmpedance		---	50		Ohm
2	輸出功率Output Power		27	27.5	28	dBm
3	頻帶 Frequency range	頻帶頻道Channel Frequency	頻率 Frequency	顯示Number	單位 Unit
	FR1 or(A)	CH1	5865	11	MHz	----
		CH2	5845	12	MHz	----
		CH3	5825	13	MHz	----
		CH4	5805	14	MHz
		CH5	5785	15	MHz	----
		CH6	5765	16	MHz	----
		CH7	5745	17	MHz	----
		CH8	5725	18	MHz	----
	FR2 or(B)	CH1	5733	21	MHz	----
		CH2	5752	22	MHz	----
		CH3	5771	23	MHz	----
		CH4	5790	24	MHz	----
		CH5	5809	25	MHz	----
		CH6	5828	26	MHz	----
		CH7	5847	27	MHz	----
		CH8	5866	28	MHz	----
3	FR3 or(E)	CH1	5707	31	MHz	----
		CH2	5685	32	MHz	----
		CH3	5665	33	MHz	----
		CH4	5645	34	MHz	----
		CH5	5885	35	MHz	----
		CH6	5905	36	MHz	----
		CH7	5925	37	MHz	----
		CH8	5945	38	MHz	----
	FR4 or(F)	CH1	5740	41	MHz	----
		CH2	5760	42	MHz	----
		CH3	5780	43	MHz	----
		CH4	5800	44	MHz	----
		CH5	5820	45	MHz	----
		CH6	5840	46	MHz	----
		CH7	5860	47	MHz	----
		CH8	5880	48	MHz	----
4	工作電壓Operating Voltage		7.0	12	16	V
5	工作電流Supply current		---	220	---	mA
6	工作溫度 Operating Temperature		-10.0	---	+85	℃
7	視頻帶寬Video Band Width		0.0	---	8.0	MHz
8	音頻載波頻率 Audio carrier Frequency		---	6.5	---	MHz
9	視頻輸入值 Video lnput Leve		0.8	1.0	1.2	Vp-p
10	視頻輸入阻抗 Video lnput lmpednce		---	75	---	Ohm
11	音頻輸入電平Audio input Level		0.5	---	2.0	Vp-p
12	音頻輸入電阻 Audio input lmpedance		---	10K	---	Ohm
13	重量Weight		---	22	---	g
14	天線類型Antenna Connector		N Connector
15	尺寸Dimensions (L×W×H)		mm
無線視頻傳輸專線15818713357蔣春紅

		CH
		CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
FR	FR1	5865M	5845M	5825M	5805M	5785M	5765M	5745M	5725M
	FR2	5733M	5752M	5771M	5790M	5809M	5828M	5847M	5866M
	FR3	5705M	5685M	5665M	5645M	5885M	5905M	5925M	5945M
	FR4	5740M	5760M	5780M	5800M	5820M	5840M	5860M	5880M
