智能高效節能基于plc變頻恒壓供水系統長沙興崛供水設備有限公司，5年老廠生產廠家，業內頂級口碑企業，專業技術人員一對一服務，免費出具供水設備設計方案，品質有保障，售后有機制。

【一】基于plc變頻恒壓供水系統應用范圍

1、 居民區、住宅樓、村鎮的集中生活供水系統。
2、 各種類型中央空調的循環泵、冷卻水供應系統。
3、 高層建筑、賓館、飯店等生活供水系統。
4、 綜合市場、寫字樓、商務樓生活供水系統。
5、 高層建筑熱水供給和熱水采暖系統與消防給水系統。
6、 工礦企業的生產、生活供水、恒壓流量供水工藝流程等。
7、 各類自來水廠與現代農業灌溉。
8、 各類恒壓供油，恒壓供氣，恒壓供風等恒壓流量的控制系統。

【二】 基于plc變頻恒壓供水系統發展背景

隨著國家的經濟建設和人們的生活水平的逐步提高，高層建筑的樓層不斷增高，城區的面積不斷擴大，城市供水管線不斷延伸，城市供水是系統面臨著越來越大的壓力，由于水壓不足，嚴重影響了上述用戶的正常工作和生活。為了保障高層建筑和供水管線終端用戶能正常用水，需要針對實際情況對上述用戶的供水系統增加壓力，恒壓供水系統可有效地解決高層建筑和供水管線終端用戶水壓不足，而影響正常供水問題。恒壓供水在日常生活中非常重要，基于PLC和變頻器技術設計的生活恒壓供水控制系統可靠性高、效率高、節能效果顯著、動態響應速度快。因實現了恒壓自動控制，不需要操作人員頻繁操作，節省了人力，提高了供水質量，減輕了勞動強度，可實現無人值班，節約管理費用。對整個供水過程來說，系統的可擴展性好，管理人員可根據每個季節的用水情況，選擇不同的壓力設定范圍，不但節約了用水，而且節約了電能，達到了更優的節能方式，實現供水的最優化控制和穩定性控制。

【三】基于plc變頻恒壓供水系統介紹

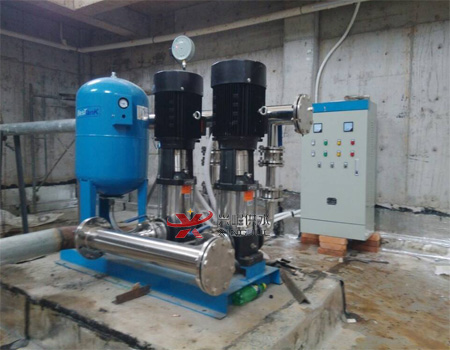

  變頻恒壓供水系統原理如圖1所示，它主要是由PLC、變頻器、PID調節器、TC時間控制器、壓力傳感器、液位傳感器、動力控制線路以及4臺水泵等組成。用戶通過控制柜面板上的指示燈和按鈕、轉換開關來了解和控制系統的運行。通過安裝在出水管網上的壓力傳感器，把出口壓力信號變成4-20mA的標準信號送入PID調節器，經運算與給定壓力參數進行比較，得出一調節參數，送給變頻器，由變頻器控制水泵的轉速，調節系統供水量，使供水系統管網中的壓力保持在給定壓力上；當用水量超過一臺泵的供水量時，通過PLC控制器加泵。根據用水量的大小由PLC控制工作泵數量的增減及變頻器對水泵的調速，實現恒壓供水。當供水負載變化時，輸入電機的電壓和頻率也隨之變化，這樣就構成了以設定壓力為基準的閉環控制系統。

【四】基于plc變頻恒壓供水系統自動運行

由PLC分別控制某臺電機工頻和變頻繼電器，在條件成立時，進行增泵升壓和減泵降壓控制。
升壓控制：系統工作時，每臺水泵處于三種狀態之一，即工頻電網拖動狀態、變頻器拖動調速狀態和停止狀態.系統開始工作時，供水管道內水壓力為零，在控制系統作用下，變頻器開始運行，第一臺水泵M1，啟動且轉速逐漸升高，當輸出壓力達到設定值，其供水量與用水量相平衡時，轉速才穩定到某一定值，這期間M1處在調速運行狀態.當用水量增加水壓減小時，通過壓力閉環調節水泵按設定速率加速到另一個穩定轉速；反之用水量減少水壓增加時，水泵按設定的速率減速到新的穩定轉速.當用水量繼續增加，變頻器輸出頻率增加至工頻時，水壓仍低于設定值，由PLC控制切換至工頻電網后恒速運行；同時，使第二臺水泵M2投入變頻器并變速運行，系統恢復對水壓的閉環調節，直到水壓達到設定值為止。如果用水量繼續增加，每當加速運行的變頻器輸出頻率達到工頻時，將繼續發生如上轉換，并有新的水泵投人并聯運行.當最后一臺水泵M3投人運行，變頻器輸出頻率達到工頻，壓力仍未達到設定值時，控制系統就會發出故障報警。
