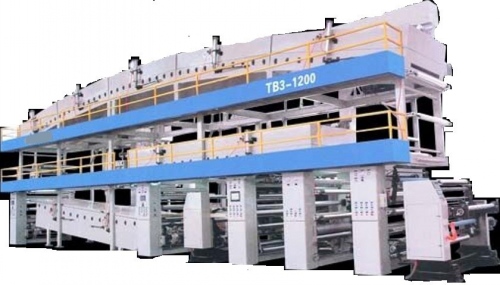

涂布機烘箱, 按該機工藝要求，在第八節烘箱后設有布珠和二次涂膠機構。

A：布珠機構  （1） 該機構采用雕刻凹版輥布珠方式，布珠凹版輥一部分浸入

微珠儲槽中，當其轉動時，微珠被凹版輥上的凹坑帶出，隨即附著于基材表面

，當基材通過牽引對輥后，微珠被壓入基材表面的膠內，大部分微珠借重力作

用落到收集槽內，小部分微珠在通靜電消除器時被壓縮空氣吹走，用負壓濾塵

箱收集起來。  （2） 布珠凹版輥和牽引輥轉速用伺服電機控制，保證機器速

度的穩定。 B：二次涂膠機構  二次涂膠機構采用線繞棒逆涂和逗號刮膠刀刮

涂，其原理和結構同前邊涂膠裝置。  二次涂膠機構后的基材進入第二節烘箱

烘干（該烘箱結構見前述），在該烘箱出口處設有過程自動糾偏機構，僅基材

在經過長距離運行后重新歸正。
復合機構,  該機構由風冷裝置、襯料放卷擺輥減振裝置和熱復合機構組成。

（1） 風冷裝置  出烘箱后的基材，通過由軸流風機構成的風冷裝置，使基材

表面溶劑蒸汽迅速吹散并冷卻固化。 （2） 不停機襯紙放卷 同前述放卷。 （

3） 張力擺輥同前背印內張力擺輥。 （4） 熱復合  熱復合用φ420熱缸作用

復合鋼輥，該復合鋼輥內部采用內螺旋循環結構，高溫導熱油加熱，用齒輪泵

將導熱油加入熱缸并循環，保證熱缸表面溫差〈 5℃。氣缸推動的硅構膠輥緊

壓在熱缸表面，使涂膠后的基材和襯紙緊密貼合在一起。 該復合輥用一臺2KW

交流伺服電機經過減速后作為動力,保證基材運行平穩，張力恒定。水冷裝置

水冷裝置設有兩組φ320水冷缸。該水冷缸采用內螺旋導流循環結構，冷卻水消

耗量小，基材表面能得到空氣的冷卻。在該裝置內亦設有張力擺輥，作為收卷

張力檢測裝置和換卷時的吸振裝置。收卷機構 結構同前放卷機構。   主要技

術參數:  輥筒長度  1400mm 工作寬度  600-1320mm   適用基材   紙張 100

g/m2 膜 0.012-0.1mm(PET)     皮革、PVC、PU等0.3-1.5 mm 棉布  涂布方式

 凹印、線繞棒、刮棒 涂布量  (干態) 1-5.5g/m2  膠液固態量  0.5%--60%

收、放卷直徑  φ800 整機功率  550KW  外形尺寸  58000×4400×5400 mm(

長×寬×高) 整機重量   45T
