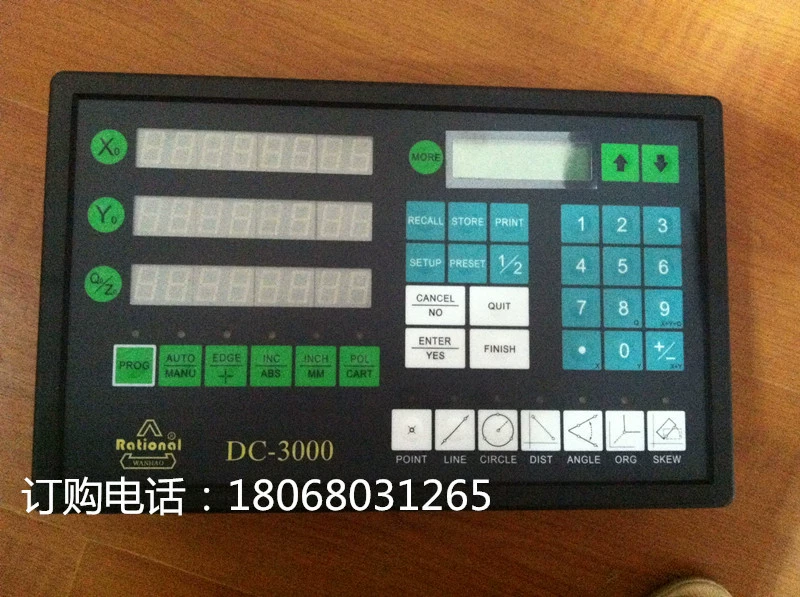

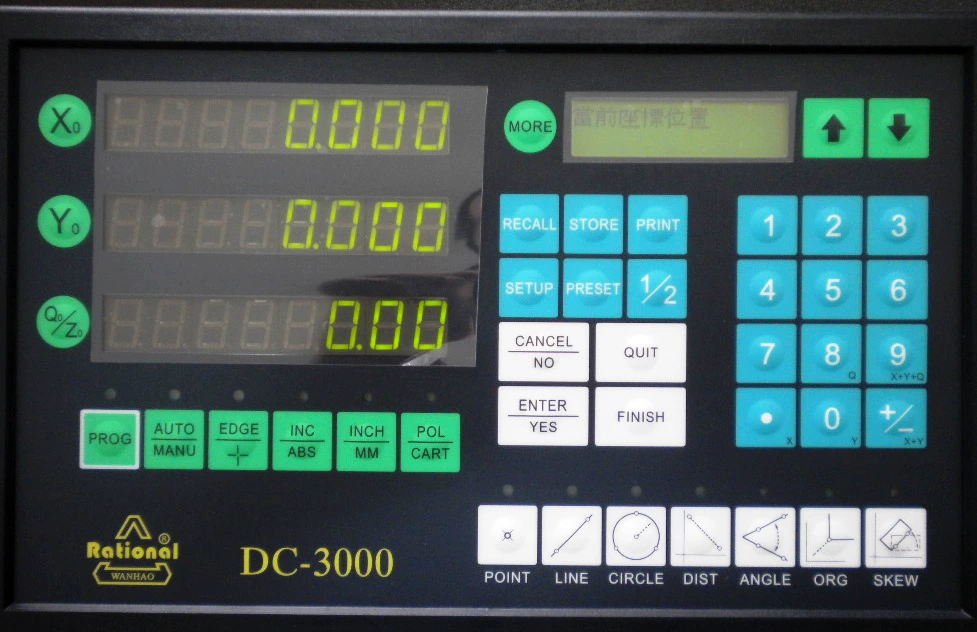

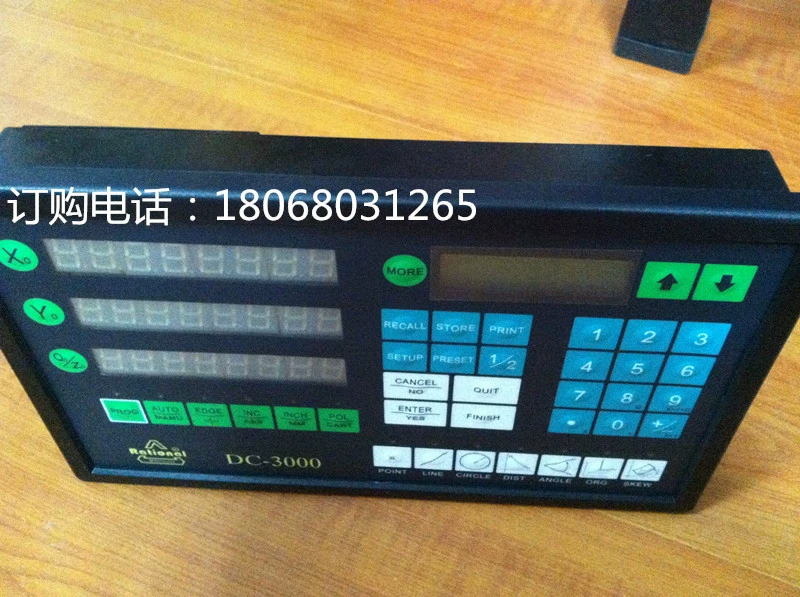

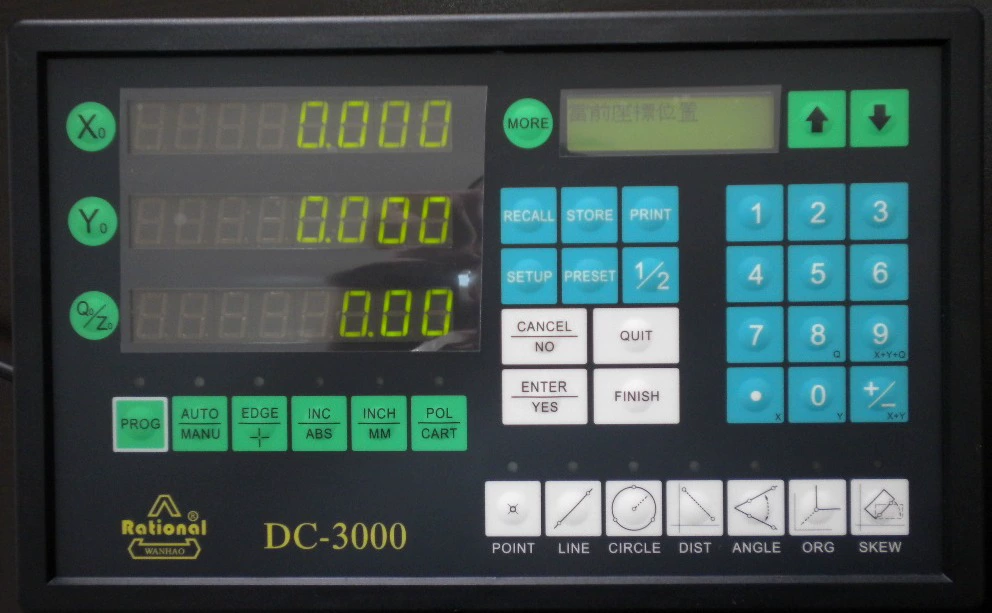

DC-3000數據處理器

★適用于數字化光柵測量系統及視頻測量系統。對二維測量的數據進行分析處理，廣泛用于投影機、工具顯微鏡、CCD測量儀等二維測量儀器。

特點:

★采用本公司24位專用計數集成電路，計數速度達5米/秒

★電源抗干擾能力和信號抗干擾能力達到2200V以上

★無需電池，停電后記憶當前位置

★寬電壓輸入范圍，輸入電壓AC 90V-240V，都能正常工作

★體積小，重量輕，外形尺寸295mm×185mm×68mm，重量約1.49Kg

★中英文信息提示

功能：

★點、線、圓、角度、距離、矩形和螺紋等圖形元素的測量、預置和構造

★座標擺正和座標平移，方便擺正工件，減少調整時間

★按腳踏開關和/或光學尋邊器，采點方便快捷

★打印功能，打印用戶程式、圖形元素和三軸的顯示值

★RS232輸出功能，將當前光柵尺的顯示值輸出到電腦上

★用戶程式，用戶可記錄測量工件的操作步驟并運行，批量測量同一種工件更加方便快捷

★多種座標顯示方式，極座標和直角座標、INC座標和ABS座標、公制和英制

★對光柵尺可進行線性補償或區段線性補償

★Z軸可接光柵尺或旋轉編碼器

★存儲100個永久圖形元素和10個暫存元素

規格參數：

★輸入電壓：AC 90V-240V

★功   率：最大15W

★外形尺寸：295mm×185mm×68mm

★重   量：1.49Kg

★輸入光柵尺信號：正交TTL方波，頻率＜2MHZ，電流＞1mA

★解析度：0.1μ、0.2μ、0.5μ、1μ、2μ、5μ、10μ
