1、概述

ZA(ZAO)、ZE(ZEO)系列石油化工流程泵設計、制造執行API610和VDMA24297范圍。

ZA(ZAO)、ZE(ZEO)系列石油化工流程泵是消化吸收國外先進技術并結合國內外工業發展方向開發的用于替代進口、IH標準化工泵、CZ標準化工泵、AY離心油泵新一代高可靠性、節能環保產品。

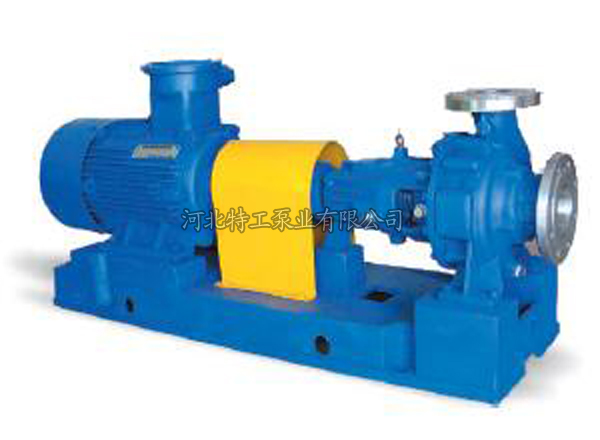

新型石油化工泵ZA40-250

2、結構特點

ZA(ZAO)系列石油化工流程泵是單級、單吸、臥式、徑向部分蝸殼泵，出口口徑80mm以上的泵體采用的是雙蝸殼非對稱流道形式，軸向水平吸入，徑向頂端排除，填料箱具有冷卻或加熱腔，軸承架采用三種方式：散熱片冷卻（-120℃）,散熱片與風扇聯合冷卻（120℃-250℃），夾套冷卻（250℃以上）。ZA(ZAO)為支腳支撐，泵為后開門結構，采用加長聯軸器，進行泵檢修時，不必拆卸管路和電機部分即可進行。根據客戶需要泵體下段可設放液排管及連接法蘭，方便用戶在泵檢修時集中放液，保證現場清潔與安全。根據條件不同，葉輪可分為開式和閉式兩種葉輪。
