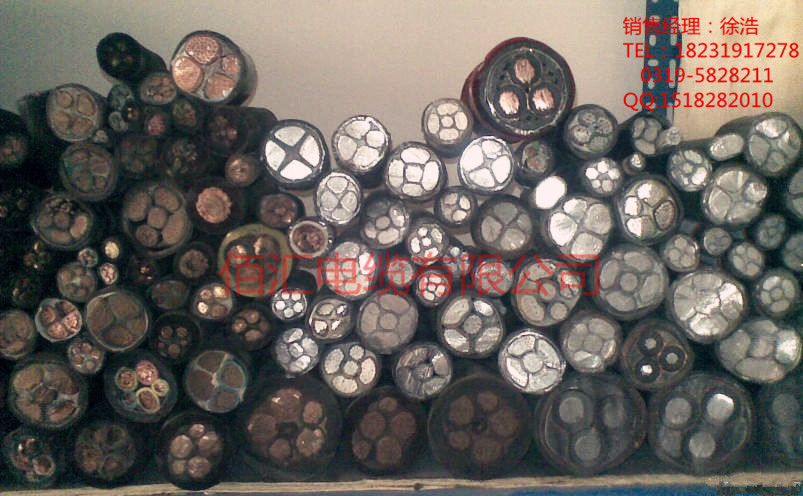

交聯聚乙烯絕緣聚氯乙烯護套電力電纜

交聯聚乙烯絕緣電力電纜具有卓越的熱-機械性能，優異的電氣性能和耐化學腐蝕性能，還具有結構簡單，重量輕，敷設不受落差限制等優點，是目前廣泛應用于城市電網，礦山和工廠的新穎電纜。

電纜的絕緣-交聯聚乙烯是利用化學方法和物理方法使線型分子結構的聚乙烯轉化為立體網狀結構的交聯聚乙烯，從而大幅度的提高了聚乙烯的熱機械性，從而保持了優異的電氣性能。

交聯聚乙烯絕緣電力電纜導體最高額定工作溫度為90℃，比聚氯乙烯絕緣，聚乙烯絕緣電纜均高，所以電纜的載流量也進一步提高。

1.執行標準

GB/T12706.2-2008 額定電壓 1KV （Um=1.2KV）到35KV(Um=1.2KV)擠包絕緣電力電纜

2.使用要求

工作溫度：

導體最高額定工作溫度90℃

導體短路溫度：

最高溫度不得超過250℃，最長時間不超過5秒。

安裝敷設溫度：

電纜安裝敷設溫度不低于0℃

空氣中敷設：環境溫度40℃

土壤中敷設：環境溫度25℃

4.安裝使用

選擇方法：電纜的額定電壓用U0/U(Um)來表示：U0是電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓，U是電纜設計用的導體間的額定工頻電壓，Um是設備可承受的最高系統電壓的最大值。

根據電纜的敷設環境及負荷的不同，正設計選擇電纜的規格型號規格。非鎧裝型適

用于架空，室內，隧道，電纜溝等場合，不能承受J機械外力作用，鎧裝型同非鎧裝適用的條件外可直埋于地下。能承受一定的機械外力作用。單芯電纜不允許敷設在產生磁性的管道中。易燃易爆，化學腐蝕性及高溫，低溫等場合應選擇特殊型號的電纜。

儲存和運輸

電纜在儲存中，應規范包裝避免長期露天陽光暴曬，兩端頭可靠密封，不允許長期存放在潮濕的環境中，且電纜盤不能平放。運輸時應考慮盤高且有效固定，吊裝時不允許幾盤同時吊裝，嚴禁從高處推下。

敷設安裝

電纜敷設應采用專用工具，如放線架，導輥等，敷設過程中防止機械損傷，遠離熱源。

電纜穿管敷設時，管道內徑不小于電纜外徑的1.5倍多，多根電纜穿管時禁止電纜擠壓，電纜的總面積不超過管內總面積的40%。

5.產品標準

產品標準：本產品按GB12706《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。

6.適用范圍：

本產品適用于工頻額定電壓64/1KV及以下配電網或工業裝置中固定敷設之用。常用于架空作業。

7.使用特性

工頻額定UO/U為0.6/1KV。

電纜導體允許長期最高工作溫度為90℃。

短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。.

電纜敷設時環境溫度應不低于0℃。

電纜彎曲半徑：不小于電纜外徑的15倍。

8.芯數

單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1、預分支電纜等

9.電纜分類

根據電壓進行分類并沒有嚴格的劃分，只是根據業內普遍認同的說法進行劃分。根據使用電壓，yjv電纜可分為

1KV及以下為低壓電纜；

1KV~10KV為中壓電纜；

10KV~35KV為高壓電纜；

35~220KV為特高壓電纜。
