產品型號：Z61Y-200 Z61Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500

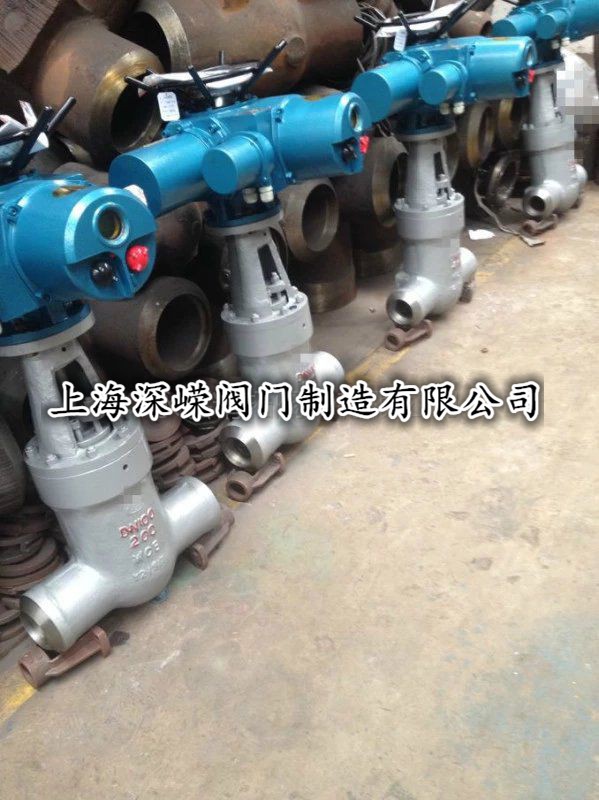

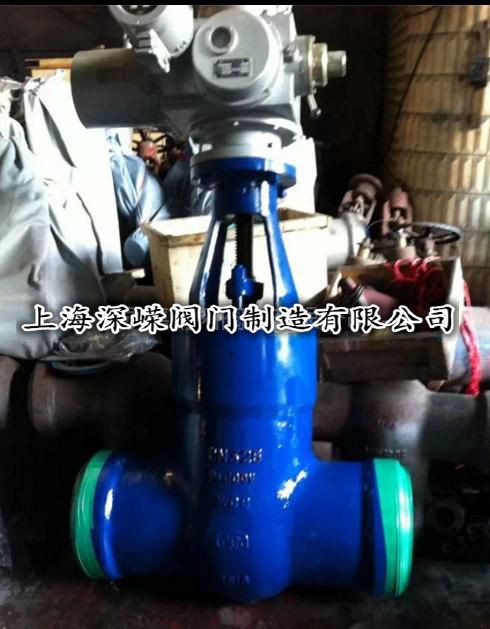

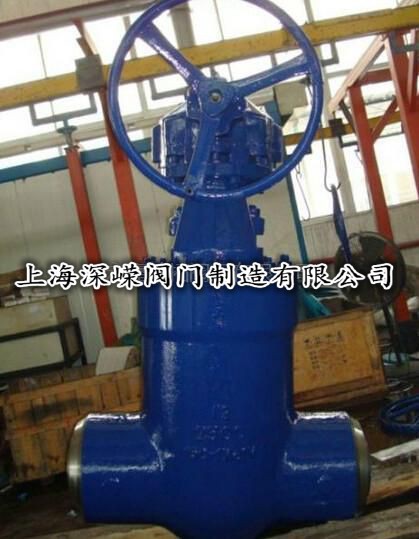

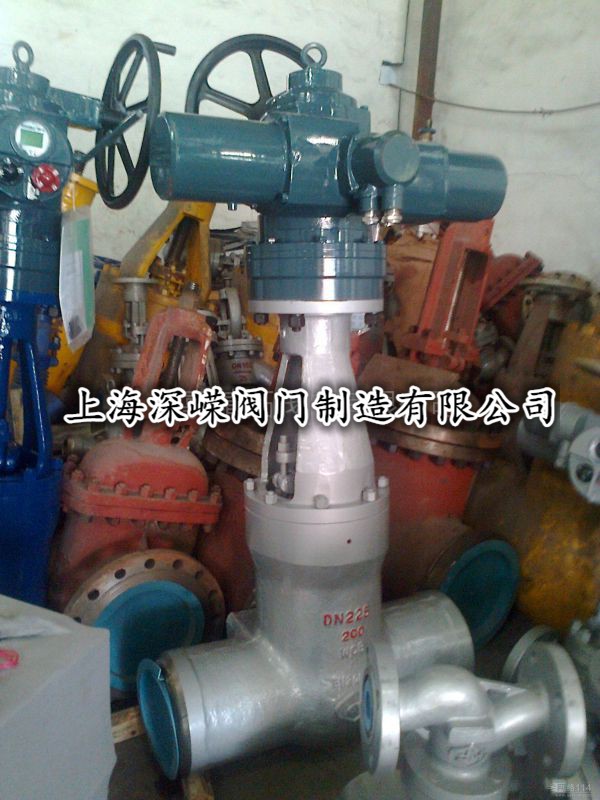

Z961H/Y電動焊接閘閥、電動電站閘閥
電動焊接閘閥執行標準
1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/B595-93的規定。
2、結構長度接E101的規定或按用戶提供的尺寸。
3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供的尺寸。
性能規范
|
型號 |
工程壓力PN（MPa） |
試驗壓力 |
工作壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
強度試驗 |
密封試驗/上密封試驗 |
|||||
| Z960Y-2506162 |
250 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽 |
| Z960Y-3206162 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
| Z960Y-P541006162 |
|
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
| Z960Y-P541706162 |
|
48.0 |
36.0 |
P5417 |
≤540 |
|
主要零件材料
|
零件名稱 |
材料牌好 |
||
|
閥體 |
WCB |
WC6 |
WC9 |
|
閘板 |
WCB |
WC6 |
WC9 |
|
閥蓋 |
25 |
12Cr1No1VA |
|
|
閥桿 |
1Cr17Ni2 |
200Cr1No1VA |
|
|
閥座 |
25 |
12CrMo1VA |
|
|
密封環 |
S軟鋼（增強柔性石墨） |
S軟鋼 |
F軟鋼 |
|
填料 |
增強柔性石墨 |
||
|
支架 |
WCB |
WCB或WC6 |
|
|
閥桿螺母 |
45（ZCuZn25AI6Fe3Mn3) |
||
|
四開環 |
1Cr13 |
20CrMo1VA |
|
主要外形尺寸及連接尺寸
|
公稱通徑DN（mm） |
型號 壓力（PN） |
d |
L |
H |
L1 |
L2 |
電動裝置型號 |
|
100 |
Z61Y-250型 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
|
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
|
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
|
|
100 |
Z61Y-320型 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
|
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
|
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
防爆型防護等級為IP68.適用于易燃易爆的場合，安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。
本產品的性能符合JB／T8528-1997＜普通型閥門電動裝置技術條件＞的規定。防爆型的性能符合GB3836.1-2000＜爆炸性環境用防爆電氣設備通用要求＞及JB／T8529-1997＜隔爆型閥門電動裝置技術條件＞的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。
整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1遠程控制模塊MK2按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成。整體調節型電氣部分由調節模塊TMK、接觸器等組成�？刂凭�為220V，50Hz(特殊訂貨60Hz)；遠程控制為24VDC.
調節模塊可接收和輸出4～20ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場／遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。
閥門特點：
�、匍y門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
�、陂y瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
�、蓦妱友b置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4～20mA電流輸入輸出智能控制等。
⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
�、唛y門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞
