產品型號：Z62Y-200 Z62Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500
|
『Z60Y,Z61Y,Z62Y高溫高壓電站閘閥』專業生產廠家，由本廠自主研發生產的【高溫閘閥】質量可靠、價格合理、售后服務完善。『Z60Y,Z61Y,Z62Y高溫高壓電站閘閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【閘閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
|
產品名稱 |
Z60Y,Z61Y,Z62Y高溫高壓電站閘閥 |
|
產品型號 |
Z60Y/Z960Y/Z62H/Z962Y |
|
公稱通徑 |
DN15-300 |
|
壓力范圍 |
1.6MPa-32.0MPa |
|
閥體材質 |
鑄鋼、不銹鋼 |
產品概述：

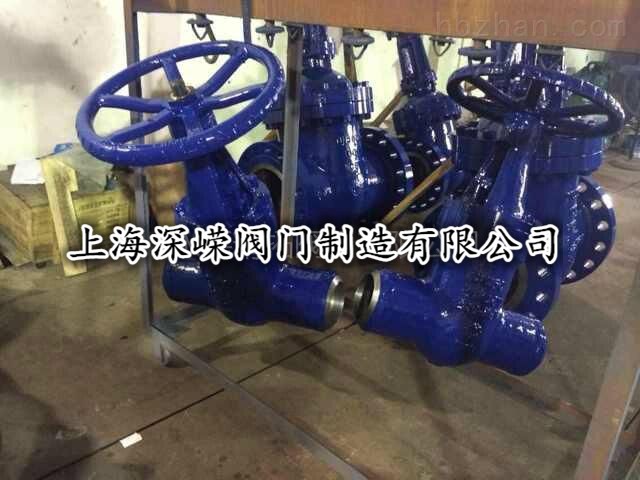

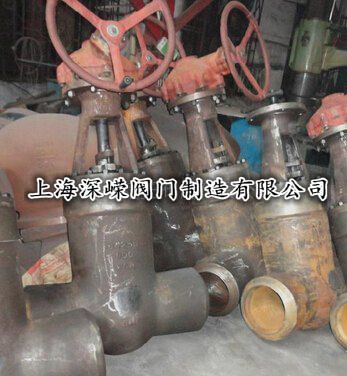

Z60Y、Z61Y、Z62Y高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
產品結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼

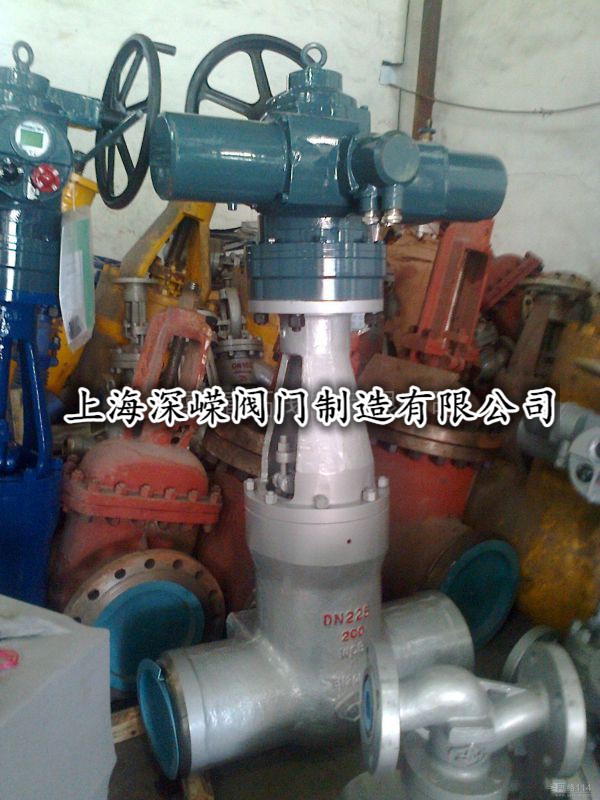

6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
主要零件的材料說明：
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
閘板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
閥座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
閥桿 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
|
20Cr1Mo1V1A |
20Cr1MoVA |
|||
|
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
WCB |
WC1 |
WC6 |
WC9 |
|
|
填料 |
增強柔性石墨 |
|||
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
密封環 |
S軟鋼(增強柔性石墨) |
S軟鋼 |
F軟鋼 |
|
|
空桿螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
|
適用溫度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
產品型號：『Z962H-200』『Z962Y-250』『Z960Y-250』『Z960Y-320』『Z962Y-P54/100V』『Z962Y-P54/140V』『Z960Y-P54/140V』『Z960Y-P54/170V』
注：1 、制照與驗收技術條件按 E101 和B3595-93 的規定。2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。3 、結構長度按 E101 的規定或用戶提供尺寸。4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。
主要尺寸及重量：
|
型號 |
公稱通徑 DN （ mm ） |
主要尺寸（ mm ） |
重量（ kg ） |
||
|
L |
D1 |
D2 |
|||
|
Z962H-200 |
150 |
650 |
164 |
200 |
420 |
|
175 |
750 |
186 |
223 |
526 |
|
|
200 |
800 |
200 |
262 |
550 |
|
|
225 |
850 |
233 |
282 |
595 |
|
|
250 |
950 |
275 |
325 |
1210 |
|
|
300 |
1200 |
312 |
380 |
2100 |
|
|
Z962H-250 |
150 |
700 |
150 |
200 |
420 |
|
175 |
750 |
175 |
223 |
530 |
|
|
200 |
800 |
200 |
262 |
560 |
|
|
225 |
850 |
220 |
282 |
600 |
|
|
250 |
950 |
265 |
325 |
1220 |
|
|
300 |
1194 |
305 |
380 |
2120 |
|
|
Z960Y-320 |
150 |
700 |
150 |
200 |
615 |
|
175 |
750 |
170 |
225 |
680 |
|
|
200 |
800 |
200 |
262 |
695 |
|
|
225 |
850 |
207 |
283 |
700 |
|
|
250 |
950 |
250 |
325 |
1460 |
|
|
300 |
1245 |
265 |
377 |
2650 |
|
