產品型號：Z62Y-200 Z62Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500

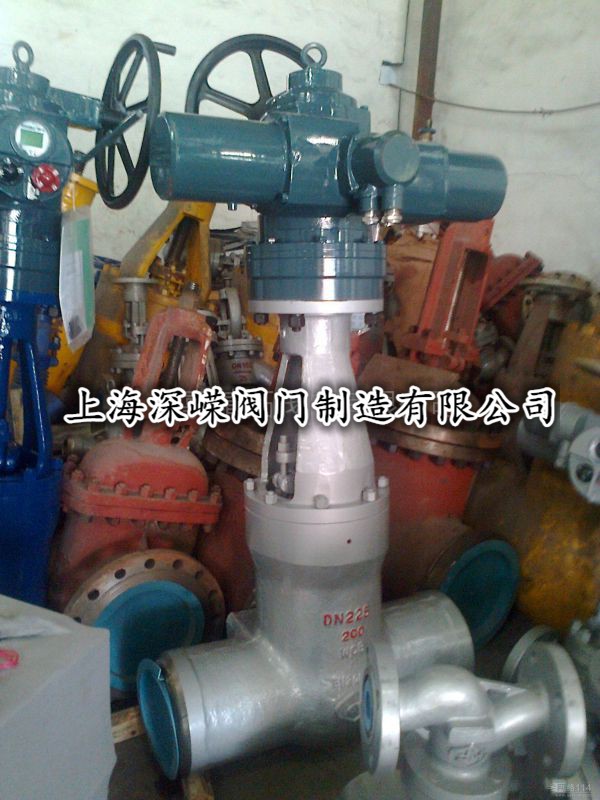

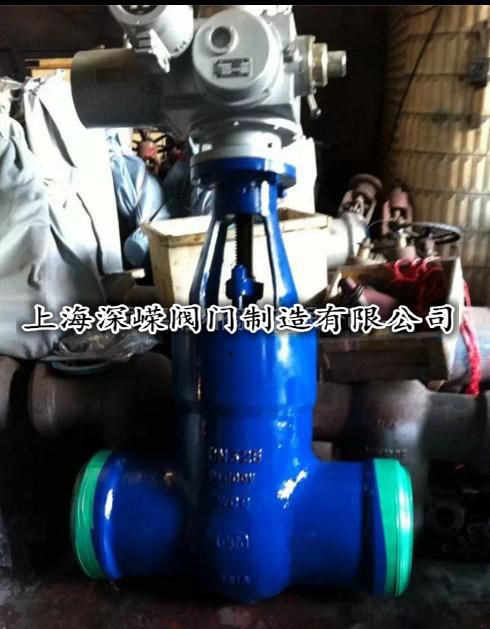

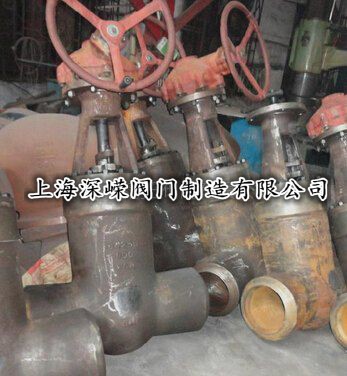

Z561Y電站閘閥,傘齒輪高壓電站閘閥
詳細資料：
型號：Z561Y-250 Z561Y-P54140V
材質：WCB,ZG20CrMoV，ZG15CrMoV等高溫材料
連接形式：焊接
公稱通徑：DN50~DN450
適用介質：水、蒸氣、石油化工,高溫介質等
壓力環境：20.0MPa 25.0MPa 32.0MPa P54100V P54140V P54170V
工作溫度：-29~540℃
(注：使用溫度不同，閥體所選用的材料不同。閥體材料的選用按客戶要求或是使用溫來選用。)
流動方向：單向或雙向
壓驅動方式：手動或電動
類型(通道位置)：直通
標準：JB/T3595
密封形式：硬密封
Z561Y高溫高壓電站閘閥的特點與用途:
1、閥門與管路連接采用焊接方式結構。
2、采用壓力自緊式密封，壓力越高，密封性能越好。
3、流動阻力小：閥門通道為直通型，介質成直線流動，流動阻力損失很小。
4、啟、閉力矩小：本閥采用手動（電動）操作，操作裝置中配螺母采用內涵式結構，并可自注油嘴加注潤滑劑，減小磨輕松靈活。
5、便于操作：本閥采用明桿升降式，閥桿從手輪上梯形螺紋在閥桿的上半部，不與介質直接接觸，不受介質腐閥門開啟高度可以從螺紋處直接看出，便于操作。
6、密封可靠：本閥閘板采用楔式彈性單閘板結構，動補嘗由于異常負荷或溫度引起的閥體變形，密封可靠，不會產生閘板楔死現象。
7、電動閥門采用電動頭多回轉型 ，電動閥門同電動裝置驅動，使閘板上升、下降，從而 帶動閘板上、下運動，開啟、關閉閥門，手動閥門 ，采用手輪，順時針方向旋轉，閘板下降，閥門關閉，逆時針方旋轉，閘板上升，閥門開啟。
200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后溫度升高，螺栓受熱膨脹，間隙加大，所以必須再次擰緊，叫做“熱緊”，操做人要注意這一工作，否則容易發生泄露。
高溫高壓電站齒輪驅動閘閥主要連接尺寸：
|
型號 |
公稱通徑 |
主要尺寸 |
重量（KG） |
|||
|
Z460 Z560 Z461 Z561 Z462 Z562 |
200 P54100V |
150 |
650 |
164 |
200 |
302 |
|
175 |
750 |
186 |
223 |
426 |
||
|
200 |
800 |
200 |
262 |
445 |
||
|
225 |
850 |
233 |
282 |
465 |
||
|
250 |
950 |
275 |
325 |
1020 |
||
|
300 |
1194 |
312 |
380 |
1820 |
||
|
Z460 Z560 Z461 Z561 Z462 Z562 |
250 320 P54140V P54170V |
100 |
525 |
100 |
133 |
205 |
|
125 |
600 |
129 |
168 |
220 |
||
|
150 |
700 |
150 |
200 |
310 |
||
|
175 |
750 |
170 |
223 |
430 |
||
|
200 |
800 |
200 |
262 |
450 |
||
|
225 |
850 |
220 |
282 |
480 |
||
|
250 |
950 |
265 |
325 |
1080 |
||
|
300 |
1194 |
305 |
380 |
1850 |
||
|
150 |
650 |
164 |
200 |
302 |
||
高溫高壓電站齒輪驅動閘閥試驗壓力：
|
產品型號 公稱壓力（Mpa）
|
試驗壓力 |
工作壓力 |
工作溫度 |
適用介質 |
||
|
強度試驗 |
密封試驗/上密封試驗 |
|||||
|
Z560Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、 |
|
Z560Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z560Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
|
Z560Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
高溫高壓電站齒輪驅動閘閥主要零部件材料：
|
工作溫度 |
碳鋼425℃；合金鋼570℃ |
|
閥體材料 |
V型：ZG20CrMoV 其余型：ZG25 WCB |
|
適用介質 |
水、蒸汽 Water.Steam |
Z561Y高溫高壓焊接電站閘閥用途：
傘齒輪高溫高壓電站閘閥適用于公稱壓力：PN10~42MPa，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。Z562H操作方式有：手動、齒輪傳動、電動等。
Z561Y高溫高壓電站焊接閘閥結構特點：
1、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好，支管兩端為焊接連接，適應不同的接管要求。
2、閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，運動密封副硬度高，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、制造按ANSI B16.34、E101標準，可與進口直接配套使用。

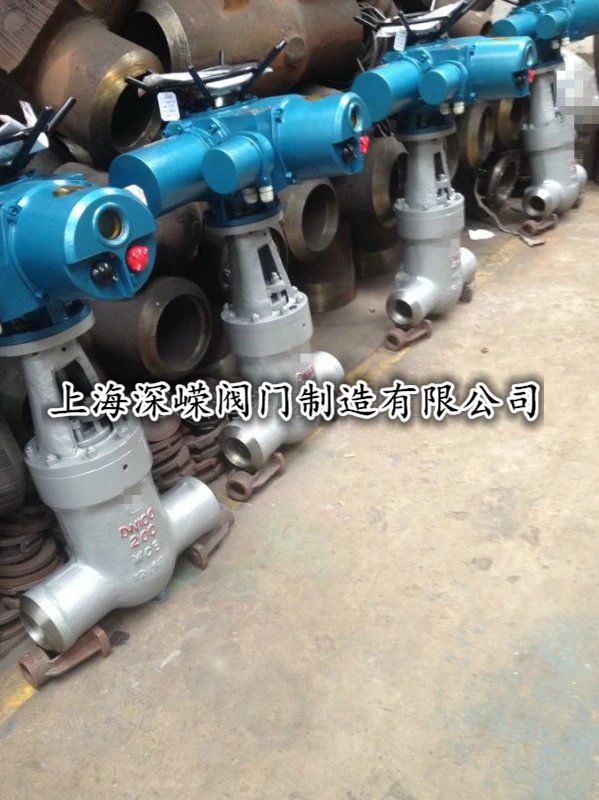

5、電動閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。
