產品型號：Z62Y-200 Z62Y-250 Z61Y-320
常用材質：鑄鋼、鉻鉬鋼 WC6 WC9 F91
產品規格：DN50-DN500

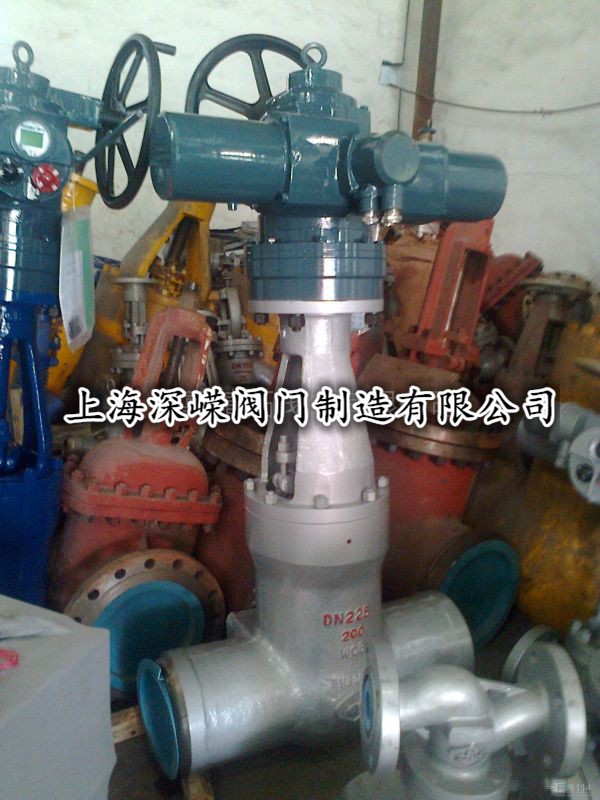

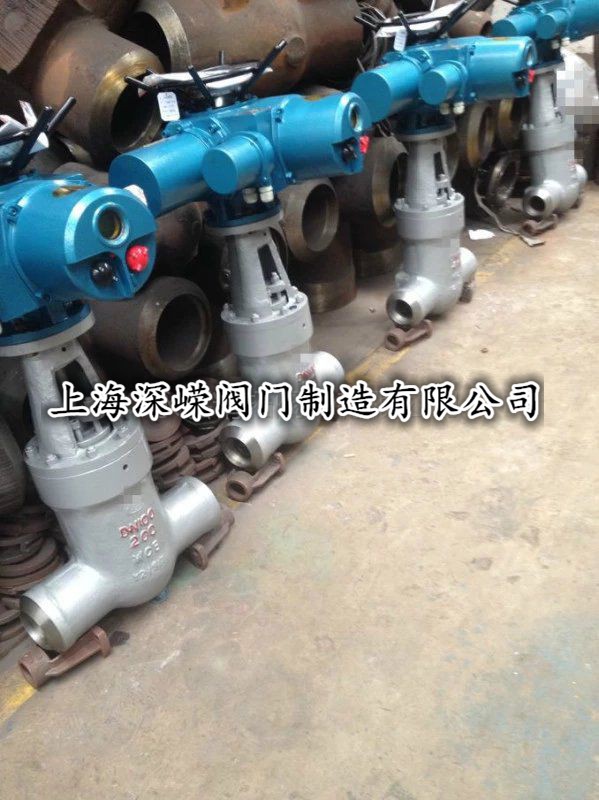

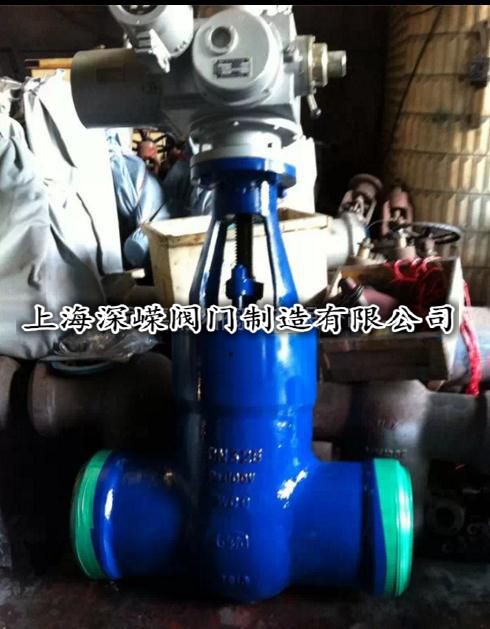

電動焊接閘閥[Z960Y]產品特點：
1．殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求；
2．特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3．背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4．雙閘板設計，密封面自動 100% 吻合，特別方便在線檢修；
5．高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量；
6．閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松；
7．采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
8．雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
9．嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測。
10．各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。
電動焊接閘閥 執行標準
|
設計與制造 Design Spec |
結構長度 Face To Face |
壓力-溫度等級 Pressure Temperature Lating |
試驗-檢驗 Inspection And Test |
|
E101 JB/T3595 DL/T531 |
E101 JB2766 JB/T15188.1 |
E101 JB/T3595 | E101 |
電動焊接閘閥 主要性能規范Chief Property And Specification
|
型 號 Type |
公稱壓力Nominal Pressure |
強度試驗（MPa） Shell Test |
密封試驗（MPa） Sealing Test |
適用溫度℃Working Temperature | 適用介質Suitable Medium |
|
Z60Y-250 Z960Y-250 |
25.0 | 37.5 | 27.5 | ≤425 | 水、蒸汽、油品Water、Steam、Oil |
|
Z60Y-250I Z960Y-250I |
25.0 | 37.5 | 27.5 | ≤550 | |
|
Z60Y-320 Z960Y-320 |
32.0 | 48.0 | 35.2 | ≤425 | |
|
Z60Y-320I Z960Y-320I |
32.0 | 48.0 | 35.2 | ≤550 | |
|
Z60Y-P54100V Z960Y-P54100V |
P54100V | 30 | 11 | ≤540 | |
|
Z60Y-P54140V Z960Y-P54140V |
P54140V | 42 | 15.4 | ||
|
Z60Y-P54170V Z960Y-P54170V |
P54170V | 48 | 18.7 |
電動焊接閘閥主要零件材料及性能Main Part Materials ａnd Property
|
閥 體 Body |
閥 蓋 Cover |
支 架 Yoke |
閘 板 Wedge Disc |
閥 桿 Stem |
閥 座 Semt |
密封環Sealing ring | 填料Packing | 閥桿螺母Yoke Bushing |
|
WCB A105 |
WCB 35 |
WCB | WCB | 2Cr13 | 25 | 增強柔性石墨Enhanced Flexibie Graphite | 增強柔性石墨Enhanced Flexibie Graphite | ZCuLAL10Fe3 |
|
WC6 12Cr1MoV |
WC6 12Cr1MoV |
WC6 | WC6 |
25Cr2MoV 20Cr1Mo1V1A |
304 | |||
|
WC9 12Cr1MoV |
WC9 12Cr1MoV |
WC9 | WC9 |
25Cr2MoV 20Cr1Mo1V1A |
304 |
電動焊接閘閥規格 主要尺寸
|
25.0MPa |
DN |
L |
d |
H |
L1 |
L2 |
選配電裝E.A |
|
Z60Y-250 |
|
|
|
|
|
|
|
|
100 |
485 |
98 |
1164 |
437 |
277 |
DZW45 |
|
|
125 |
600 |
118 |
1250 |
437 |
277 |
DZW60 |
|
|
175 |
762 |
148 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
1041 |
222 |
1650 |
554 |
309 |
DZW180 |
|
|
300 |
1245 |
294 |
2080 |
554 |
309 |
DZW250 |
|
|
32.0MPa |
100 |
533 |
82 |
1236 |
437 |
277 |
DZW45 |
|
Z60Y-320 Z60Y-320I Z960Y-320 Z960Y-320I |
125 |
630 |
98 |
1450 |
437 |
277 |
DZW60 |
|
175 |
750 |
142 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
1060 |
186 |
1680 |
554 |
309 |
DZW180 |
|
|
300 |
1397 |
278 |
2265 |
764 |
398 |
DZW500 |
|
|
P5410.0MPa |
100 |
406 |
84 |
1164 |
437 |
277 |
DZW45 |
|
Z60Y- P54100V Z960Y- P54100V |
125 |
486 |
100 |
1402 |
437 |
277 |
DZW60 |
|
175 |
711 |
158 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
864 |
200 |
1650 |
554 |
309 |
DZW180 |
|
|
300 |
1067 |
280 |
2106 |
764 |
398 |
DZW350 |
|
|
P5417.0MPa |
100 |
533 |
96 |
1236 |
437 |
277 |
DZW45 |
|
Z60Y- P54170V Z960Y- P54170V |
125 |
610 |
118 |
1302 |
437 |
277 |
DZW60 |
|
175 |
762 |
148 |
1650 |
554 |
309 |
DZW180 |
|
|
225 |
1041 |
222 |
1650 |
554 |
309 |
DZW180 |
