1.概述：

改進型GCS是在標準GCS基礎上改進研制的產品。適用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。

2.結構說明:

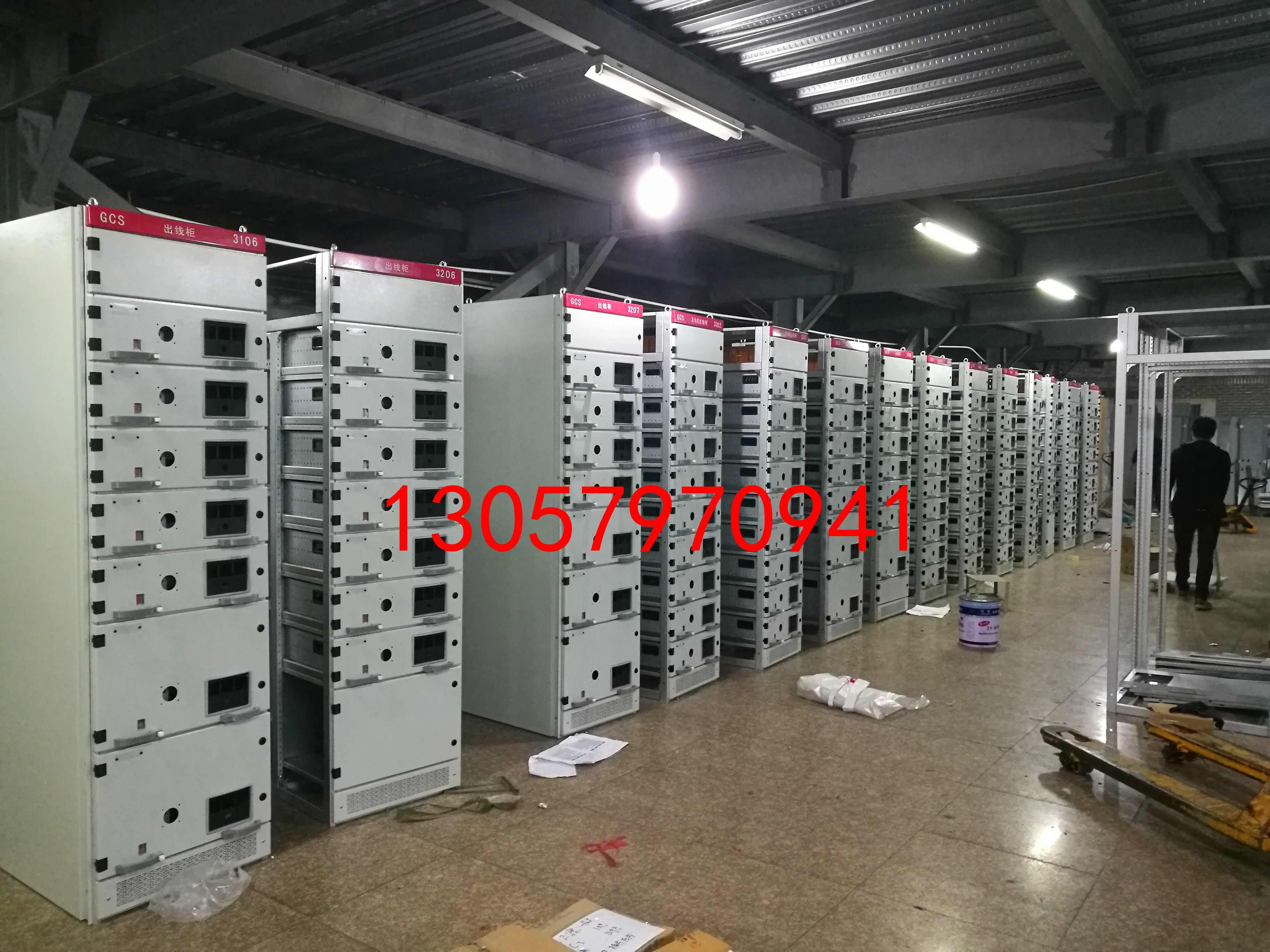

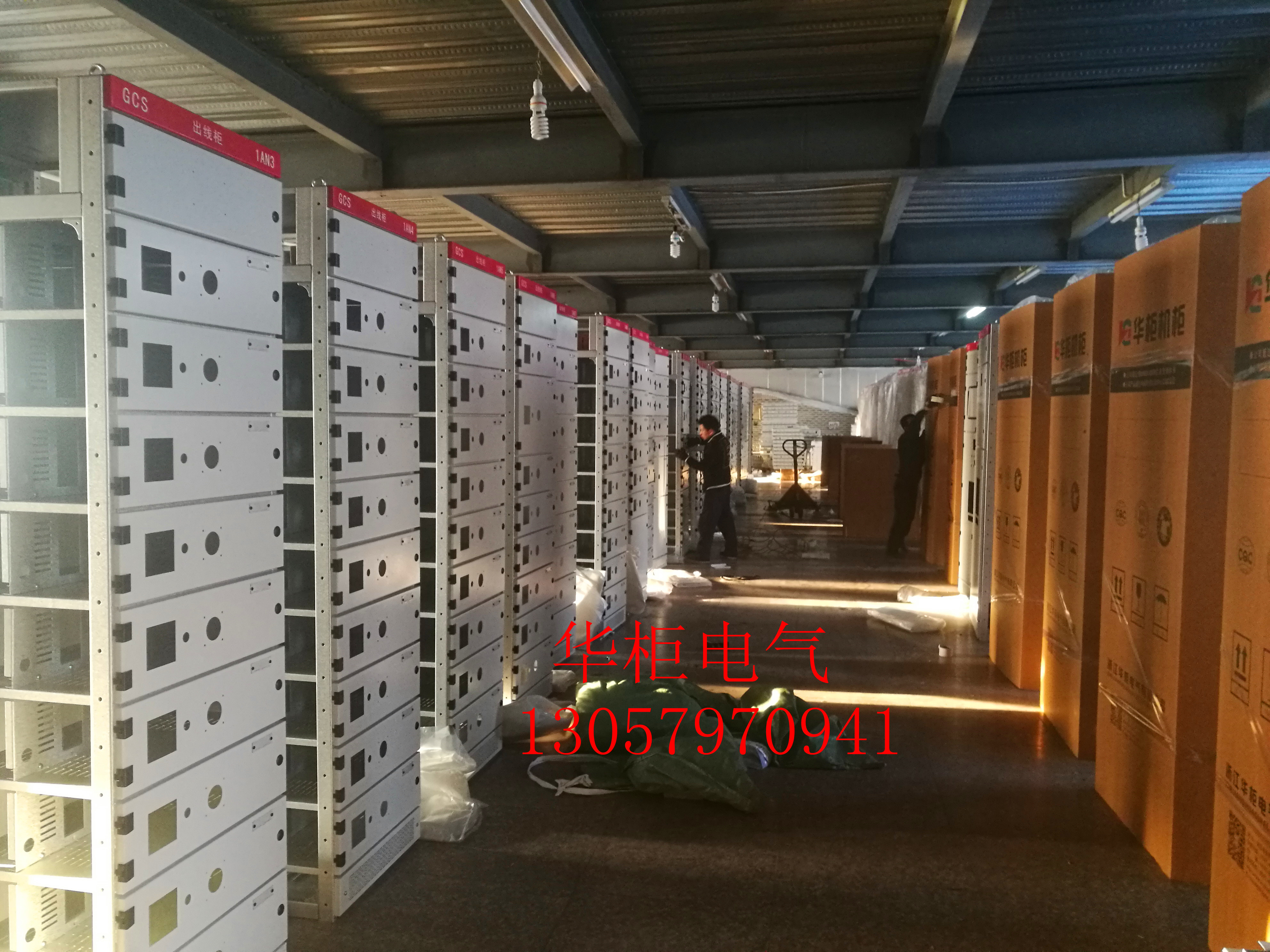

柜體基本結構由KS型材組裝而成，標準模數E=20MM，柜體經酸洗磷化后靜電噴涂。內部隔板、抽屜鍍鋅鈍化處理。各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室。各室的作用相對獨立。垂直通道及一二次接插件均改為GCK柜的形式，水平母線也可放置柜頂，頂蓋可開啟，采用后出線或側出線方式均可。在保持原有工作性能及外觀的同時，實現可靠，安裝、檢測、維修便捷并降低生產成本。柜體防護等級IP3X-4X。

3.使用條件:

1 周圍空氣溫度不高于+40°C，不低于-5°C。24小時內平均溫度不得高于+35°C。 超過時，需根據實際情況降容運行。

2 戶內使用，使用地點地海拔高度不得超過2000m。

3 周圍空氣相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時允許有較大的相對濕度：如+20°C是為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4.裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82標準)。

5 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有的腐蝕的場所。

6 用戶有特殊要求時，可以與我公司協商解決。
