主要應用領域
適合各種運動控制領域自動化設備和儀器，例如：電子加工與檢測、半導體封裝、激光切割與焊接、激光照排、包裝機械、雕刻機、打標機、切割機、服裝繪圖儀、數控機床、自動化裝配設備等。是用戶期望低噪聲、高速性能優越和性價比競爭較強領域的首選。
驅動器功能說明
|
驅動器功能 |
操作說明 |
|
微步細分數設定 |
由SW5-SW8四個撥碼開關來設定驅動器微步細分數，其共有16檔微步細分。用戶設定細分時，應先停止驅動器運行。具體微步細分數的設定，請按驅動器面板說明。 |
|
輸出電流設定 |
由SW1-SW3三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請參照驅動器面板說明。 |
|
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。OFF表示靜態電流設為動態電流的一半，ON表示靜態電流和動態電流相同。一般用途中應將SW4設成OFF，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值60%），發熱量理論上減少36%。 |
|
信號接口 |
PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。 |
|
電機接口 |
U,V,W對應電機繞組線U,V,W,任意對調三根繞組線中的兩根，可使電機方向改變。 |
|
電源接口 |
采用直流電電源供電，工作電壓范圍建議為24V-80VDC，電源功率大于300W。建議工作電壓36VDC。 |
|
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清楚后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清楚故障。 |
|
安裝說明 |
驅動器外形尺寸為：140×97×48mm，安裝孔距為133mm。既可以臥式也可以立式安裝（建議采用立式安裝）。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
參數設定
3MY080-83A驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：
工作電流設定
|
輸出峰值電流 |
輸出均值電流 |
SW1 |
SW2 |
SW3 |
|
2.0A |
1.4A |
off |
off |
off |
|
2.8A |
2.0A |
on |
off |
off |
|
3.9A |
2.7A |
off |
on |
off |
|
4.8A |
3.4A |
on |
on |
off |
|
5.7A |
4.0A |
off |
off |
on |
|
6.5A |
4.6A |
on |
off |
on |
|
7.3A |
5.2A |
off |
on |
on |
|
8.3A |
5.8A |
on |
on |
on |
微步細分設定
|
步數/轉 |
SW5 |
SW6 |
SW7 |
SW8 |
|
200 |
off |
off |
off |
off |
|
400 |
on |
off |
off |
off |
|
500 |
off |
on |
off |
off |
|
800 |
on |
on |
off |
off |
|
1000 |
off |
off |
on |
off |
|
1250 |
on |
off |
on |
off |
|
1600 |
off |
on |
on |
off |
|
2000 |
on |
on |
on |
off |
|
2500 |
off |
off |
off |
on |
|
3200 |
on |
off |
off |
on |
|
4000 |
off |
on |
off |
on |
|
5000 |
on |
on |
off |
on |
|
6400 |
off |
off |
on |
on |
|
8000 |
on |
off |
on |
on |
|
10000 |
off |
on |
on |
on |
|
12800 |
on |
on |
on |
on |

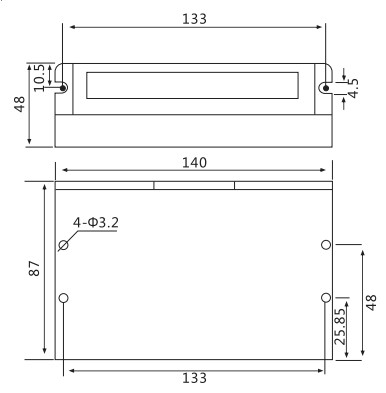

安裝尺寸：
