1 引言
變壓器繞線機工藝要求：
(1) 可以做收線和倒線控制，正常工作都在收線狀態；
(2) 在整個運行過程中，要求張力擺桿穩定；
(3) 一停車立即抱閘動作。

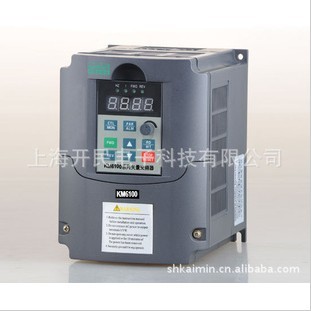

開民6000系列變頻器在變壓器繞線機生產線上使用,實現了繞線機系統的自動調速控制,變頻器的輸出頻率可以通過主板端子上的外接電位器在0.0～800.00HZ范圍內任意可調;6000變頻器具有過壓、欠壓、過流、過載等共十二種保護功能,可以使用端子上的自由停車功能,通過強大的軟件功能的簡單設置,實現了變壓器繞線機系統的上述工藝要求,并且實現了保護三相異步電動機的損壞, 使整個系統的使用壽命延長;提高了工作效率,保證了各種變壓器的生產質量.
2 變壓器繞線機系統的組成及工作原理:

2.1 此系統從拖動角度由三部分組成:控制單元、傳動機構、生產機械.
(1) 控制單元:變頻器、電磁制動器、三相異步電動機
其作用是產生拖動變壓器繞線機的原動力,決定系統的速度,變頻器可以變頻調速,保護三相異步電動機的安全穩定的運行,電磁制動器反相制動使電機快速停車,從而達到變壓器繞線機系統的工藝要求.
(2) 傳動機構:皮帶與帶輪
其作用是將電動機的轉矩傳遞給繞線機,帶動繞線機轉動.
(3) 生產機械:變壓器繞線機
其作用是通過齒輪的轉動將各種型號的銅線纏繞到變壓器骨架上,從而繞制成各種規格型號的變壓器.
2.2 變壓器繞線機系統的工作原理:
作業人員腳踩微動開關,變頻器按照外接電位器設定的頻率運行,同時作業人員手扶線輥上的銅絲使其自動往變壓器骨架上繞;當要停止時,腳松開微動開關,變頻器停止輸出且電磁制動器反相制動,以保證系統迅速停止,作業人員按照工藝文件要求正確作業.所以變壓器繞線機系統必須采用變頻器和電磁制動器來控制,以達到準確快速停車的工藝要求.
3 控制系統的電路設計:
