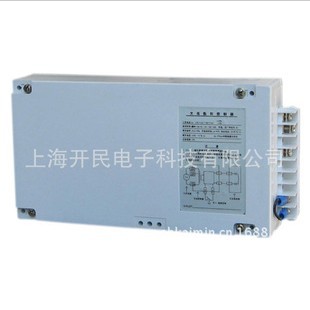

KT系列智能控制器是DW系列萬能式斷路器的關鍵配套部件。按萬能式斷路器總體設計要求，智能控制器設計成獨立部件，可直接安裝在斷路器框架上，脫扣時直接驅動斷路器的脫扣軸。 KT系列智能控制器滿足DW系列萬能式斷路器的技術要求。用作配電、電機保護和發電機保護，使線路和用電設備免受過載、短路、接地等故障的危害。 KT智能控制器采用MCU(微控制器)進行電流信號的處理和控制，具有數值顯示、發光指示、各種報警觸點輸出。具有三段保護功能和接地保護功能。產品符合IEC947-2、GB14048.2標準并通過國家級低壓電器產品型式檢測和EMC檢測。產品的部件、元器件經過嚴格的老化篩選，成品經過連續168小時的干熱貯存通電運行，最后通過檢驗合格后方可出廠。保障了產品的高可靠性和安全性。二、智能型控制器的保護特性和各項功能 2.1 符號及相關定義 ① Inm 控制器與之配套的斷路器的殼架等級電流 ② In 與斷路器配套使用的控制器的額定電流 ③ Ir 控制器電流整定，其中�� Ir1 為長延時整定值 Ir2 為短延時整定值 Ir3 為瞬時整定值 Ir4 為接地整定值 ④ tr 控制器整定動作時間，其中 tL 為長延時整定動作時間 tS 為短延時整定動作時間 tG 為接地整定動作時間 ⑤ T 控制器實際脫扣動作時間 ⑥ I 實際電流值 ⑦ 定時限脫扣：經過一定延時后發生脫扣動作，延時時間可調整設定，一經設定便不受過電流值的影響。 ⑧ 反時限脫扣：經過一定延時后發生脫扣動作，延時時間與通過的電流值的平方成反比關系，電流值愈大，動作時間愈短。 ⑨ 瞬時脫扣：沒有人為延時即發生脫扣動作。 2.2 控制器的保護特性 ★ 過載長延時保護(兩種方式) 配電和電機保護用 電流整定范圍 Ir1 Ir1 = 0.4～1 In (無級差，最小160A) 時間整定范圍 tL TL = 15S～500S，OFF 級差5s 動作特性 I 15S 30S 60S 120S 240S 480S OFF I≤1.15Ir1 ＞ 2h 不動作 報警 1.10 Ir1≤I≤1.3Ir1 ＜ 1h 動作 1.5 Ir1 15 30 60 120 240 480 2.0 Ir1 8.4 16.9 33.8 67.5 135 270 7.2 Ir1 0.65 1.30 2.60 5.20 10 21 精 度 ±10% 發電機保護用 電流整定范圍 Ir1 = 0.4~1 In (無級差，最小160A) 時間整定范圍 TL = 15S，20S，30S，40S，50S，60S 動作特性 I 15S 20S 30S 40S 50S 60S OFF I≤0.95Ir1 ＞ 2h 不動作 報警 0.95 Ir1≤I≤1.05 Ir1 ＜ 1h 動作 1.2 Ir1 15 20 30 40 50 60 6.0 Ir1 0.6 0.8 1.2 1.6 2.0 2.4 準確度 ±10% 熱記憶(30min，斷電自動清除) 標準+OFF(關斷) ★ 短路短延時電流整定范圍 Ir2 Ir2 = 0.4~15 In (無級差，最小160A) 時間整定范圍 tS tS= 0.1S，0.2S，0.3S，0.4S，0.5S，OFF 方式一 (定時限) I＞Ir2 tS 0.1 0.2 0.3 0.4 　　0.5 OFF 延時(S) 0.06 0.16 0.26 0.34 0.44 報警 最大斷開時間(S) 0.14 0.24 0.35 0.46 0.56 方式二 (定時限 + 范時限) I＞Ir2 且 I＞8Ir1 tS 0.1 0.2 0.3 0.4 0.5 延時(S) 0.06 0.16 0.26 0.34 0.44 最大斷開時間(S) 0.14 0.24 0.35 0.46
