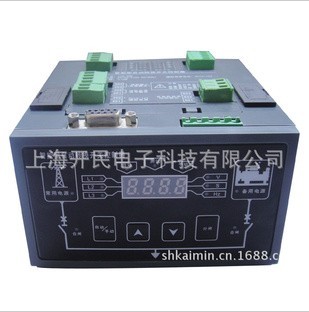

雙電源智能控制器
雙電源智能控制器
產品價格：￥1（人民幣）
  • 規格：雙電源智能控制器
  • 發貨地：浙江
  • 品牌：
  • 最小起訂量：1臺
    • 誠信商家
    會員級別：標準會員
    認證類型：未認證
    企業證件：未通過
    認證信息：未認證

    商鋪名稱：上海開民電子科技有限公司

    聯系人：馮偉（先生）

    聯系手機：

    固定電話：

    企業郵箱：237697064@qq.com

    聯系地址：中國 浙江 瑞安市 龍港鎮西三街860號

    郵編：325800

    聯系我時，請說是在線纜網上看到的，謝謝！

    商品詳情

      KT系列智能控制器是DW系列萬能式斷路器的關鍵配套部件。按萬能式斷路器總體設計要求，智能控制器設計成獨立部件，可直接安裝在斷路器框架上，脫扣時直接驅動斷路器的脫扣軸。 KT系列智能控制器滿足DW系列萬能式斷路器的技術要求。用作配電、電機保護和發電機保護，使線路和用電設備免受過載、短路、接地等故障的危害。 KT系列L型智能控制器采用MCU(微控制器)進行電流信號的處理和控制，具有電流數值光柱指示、各種報警觸點輸出。具有可選三段保護功能和接地保護功能。產品符合IEC947-2、GB14048.2標準并通過國家級低壓電器產品型式檢測和EMC檢測。產品的部件、元器件經過嚴格的老化篩選，成品經過連續168小時的干熱貯存通電運行，最后通過檢驗合格后方可出廠。保障了產品的高可靠性和安全性。二、智能控制器的保護特性和各項功能 2.1 符號及相關定義 ① Inm 控制器與之配套的斷路器的殼架等級電流 ② In 與斷路器配套使用的控制器的額定電流 ③ Ir 控制器電流整定，其中 Ir1 為長延時整定值 Ir2 為短延時整定值 Ir3 為瞬時整定值 Ir4 為接地整定值 ④ tr 控制器整定動作時間，其中 tL 為長延時整定動作時間 tS 為短延時整定動作時間 tG 為接地整定動作時間 ⑤ T 控制器實際脫扣動作時間 ⑥ I 實際電流值 ⑦ 定時限脫扣：經過一定延時后發生脫扣動作，延時時間可調整設定，一經設定便不受過電流值的影響。 ⑧ 反時限脫扣：經過一定延時后發生脫扣動作，延時時間與通過的電流值的平方成反比關系，電流值愈大，動作時間愈短。 ⑨ 瞬時脫扣：沒有人為延時即發生脫扣動作。 2.2 控制器的保護特性 ■過載長延時 配電和電機保護用 　整定電流 Ir1=In×… 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0＋OFF（退出位置） 動作特性 在1.05Ir1～1.20Ir1 之間動作 ≤1.05Ir1　 ＞2h 不動作 ＞1.05Ir1　＜2h 動作 最大反時限延時(S) tL 15 30 60 120 240 480 在1.5Ir1下 15 30 60 120 240 480 在2.0Ir1下 8.4 16.9 33.8 67.5 135 270 在7.2Ir1下 0.65 1.3 2.6 5.2 10 21 精度 ±15％ 熱記憶(30min，斷電可清除) 標準＋OFF ■短路短延時 整定電流 Ir2=Ir1×… 2, 3, 4, 5, 6, 8, 10＋OFF（退出位置） 動作特性 在0.9Ir2～1.1Ir2 之間動作 ≤0.9Ir2　 　不動作 ＞1.1Ir2　 　動作 方式一 (定時限) I＞Ir2 tS 0.1 0.2 0.3 0.4 OFF 延時(S) 0.06 0.16 0.26 0.34 報警 最大斷開時間(S) 0.14 0.24 0.35 0.46 方式二 (定時限 + 反時限) I＞Ir2 且 I＞8Ir1 tS 0.1 0.2 0.3 0.4 延時(S) 0.06 0.16 0.26 0.34 最大斷開時間(S) 0.14 0.24 0.35 0.46 I＞ Ir2 且 I≤8Ir1 反時限特性 精度 ±15% 熱記憶(15min，斷電自動清除) 標準+OFF(關斷) ■短路瞬動 整定電流 Ir3=Ir1×… 5, 8, 10, 12, 15, 18,20＋OFF（退出位置） 動作特性 在0.８５Ir３～1.1５Ir3 之間動作 ≤0.８５Ir３ 不動作 ＞1.1５Ir３ 動作 ■接地故障 接地保護 整定電流 Ir4=In×… 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8＋OFF（退出位置） min=160A, max=1200A 動作特性 在0.８５Ir4～1.1５Ir4 之間動作 ≤0.８５Ir4 不動作 ＞1.1５Ir4 　 動作 延時(S) tG= 0. 1 0.2 0. 3 0.4 0. 5 0.6 0. 7 0.8 延時 85 160 255 340 425 510 595 680 最大開斷時間 115 240 345 460 575 690 805 920 ■預報警 配 電和 電機 保護 用 整定電流 IrP= Ir1 報警特性 在1.0５Ir1～1.2Ir1 之間繼電器吸合 ≤1.0５Ir1 不吸合 ＞1.2Ir1 吸合報警 精度 ±10% ■負荷電流光柱指示（最大負荷相） 特性 電流值范圍Ir1× 40%～100%＋過載指示 級差 10% 精度 ±5% ■故障輸出 觸點容量 AC125V，3A DC28V，3A 自診斷 內部過熱，控制器無工作電源，MCU運行不正常等面板指示和報警觸點輸出 OCR脫扣報警 故障跳閘報警觸點輸出 ■試驗 瞬動跳閘，檢查控制器和機械執行元件完好情況 注： KT45_2L2基本保護功能：長延時＋瞬動； KT45_2L3基本保護功能：長延時＋短延時＋瞬動； KT45_2L4基本保護功能：長延時＋短延時＋瞬動＋接地。
